Con il surriscaldamento delle infrastrutture globali, come possono tenere il passo gli standard di distribuzione dell’energia per i cantieri edili? Ouyue Electric ha lanciato un box a doppia porta sinistra e destra per esterni in acciaio inossidabile ad alta protezione

I. Perché la scatola di distribuzione nei cantieri deve essere arancione?

Nei cantieri edili, il sorprendente colore arancione non è mai solo bello, ma è un segnale di sicurezza. Gli standard di sicurezza per i cantieri in vari paesi generalmente richiedono che le apparecchiature temporanee di distribuzione dell'energia utilizzino colori di avvertimento altamente riconoscibili, consentendo agli operatori e ai conducenti meccanici di identificare a colpo d'occhio la posizione della fonte di energia in ambienti complessi, avvertendo anche i non professionisti di stare alla larga.

QuestoBox da esterno a doppia porta sinistra e destra in acciaio inossidabile con porte sinistra e destraappositamente progettato per i cantieri edili è rivestito con vernice industriale arancione per esterni e ha tre funzioni pratiche: in primo luogo, ha un alto riconoscimento e soddisfa gli standard di colore per le avvertenze di sicurezza nei cantieri edili; In secondo luogo, il rivestimento in polvere di poliestere per esterni è resistente all'invecchiamento ultravioletto e non sbiadisce né polverizza dopo l'esposizione a lungo termine alla luce solare. In terzo luogo, il materiale di base è realizzato in acciaio inossidabile 304.

Anche se il rivestimento viene graffiato accidentalmente durante gli urti del cantiere, il materiale di base stesso non arrugginisce. Questo è un vantaggio che le tradizionali scatole in ferro verniciate a polvere non possono eguagliare.

II. Struttura orizzontale a doppia porta: Progettata per cablaggi e manutenzioni frequenti nei cantieri

A differenza delle tradizionali scatole di distribuzione verticale, questa scatola a doppia porta sinistra e destra per esterni in acciaio inossidabile con porte sinistra e destra adotta una struttura quadrata orizzontale. È dotato di un piano inclinato antipioggia sulla parte superiore, che può efficacemente impedire all'acqua piovana di accumularsi sulla parte superiore e di penetrare all'interno della scatola. La parte superiore inclinata e il corpo principale della scatola sono realizzati con la stessa lamiera di acciaio inossidabile, formata mediante piegatura CNC in un unico pezzo senza giunture di saldatura, eliminando così il rischio di perdite nella parte superiore dal punto di vista strutturale.

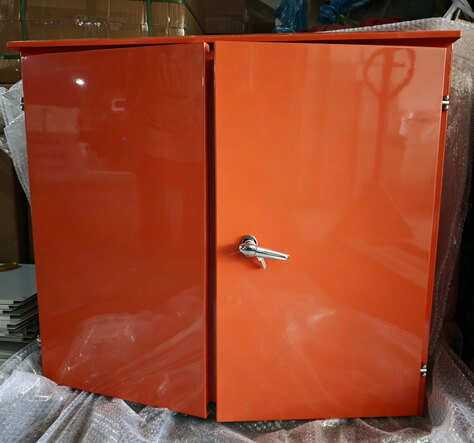

La custodia presenta un design a doppia porta con porte sinistra e destra che possono essere aperte in modo indipendente. Ciò consente agli elettricisti di aprire solo la porta sul lato operativo durante il cablaggio o la manutenzione, mantenendo chiuso il lato opposto per ridurre al minimo l'ingresso di polvere e umidità. La configurazione a doppia porta offre inoltre un maggiore spazio di lavoro, rendendolo particolarmente adatto per progetti di costruzione che richiedono frequenti aggiustamenti alle configurazioni dei circuiti.

La porta principale a destra è dotata di serratura con maniglia cromata per una chiusura sicura, impedendo accessi non autorizzati o collegamenti impropri. Lungo il bordo della porta è incorporata una striscia di tenuta impermeabile continua, realizzata in materiale espanso EPDM a cellule chiuse che mantiene un'elasticità stabile per lunghi periodi a temperature comprese tra -40°C e 120°C, garantendo prestazioni affidabili anche in ambienti di costruzione difficili esposti a sole, pioggia e sbalzi di temperatura estremi, ottenendo così un grado di protezione complessivo IP65. La cerniera della porta utilizza cerniere in acciaio inossidabile, consentendo un'apertura e una chiusura fluide resistendo alla ruggine. Nella parte inferiore dell'involucro sono preinstallati diversi fori rotondi di ingresso/uscita dei cavi, ciascuno dotato di anelli di tenuta in gomma per proteggere l'isolamento del cavo dai tagli provocati dai bordi metallici, fornendo allo stesso tempo un'efficace resistenza alla polvere e all'acqua.

III. Dettagli della configurazione interna: una scatola elettrica di distribuzione secondaria che soddisfa gli standard di sicurezza

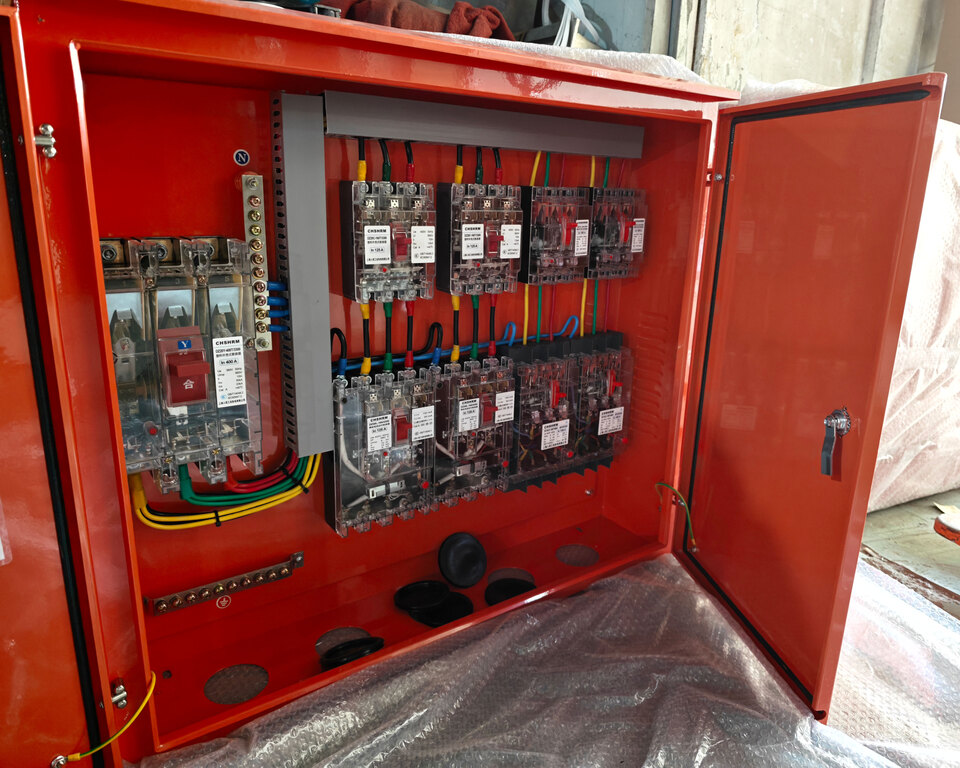

Quando le doppie porte vengono aperte, la configurazione elettrica all'interno del box per esterni a doppia porta sinistra e destra in acciaio inossidabile viene visualizzata completamente. Tutte le scelte dei componenti e i metodi di cablaggio sono conformi alle norme di sicurezza per l'uso temporaneo dell'elettricità nei cantieri.

Circuito principale: interruttore principale da 400 A, punti di interruzione visibili garantiscono la sicurezza dello spegnimento

Un interruttore automatico con involucro trasparente in plastica è installato all'estremità sinistra della linea in ingresso come interruttore principale, con una corrente nominale di 400 A e doppie funzioni di protezione per sovraccarico e cortocircuito. Il design del guscio trasparente consente una visione diretta dello stato di apertura e chiusura dei contatti interni, raggiungendo un "punto di interruzione visibile" - prima della manutenzione, gli elettricisti possono confermare visivamente che il circuito principale è stato completamente disconnesso senza fare affidamento sugli indicatori luminosi per il giudizio.

I fili trifase giallo, verde e rosso, il filo neutro blu e il filo di terra bicolore giallo-verde sono tutti collegati sotto l'interruttore principale. Tutti si distinguono per i colori standard nazionali e il cablaggio è pulito e standardizzato. I cavi sono organizzati e instradati attraverso passerelle portacavi per evitare incroci e disordini, riducendo il rischio di cortocircuiti causati dall'attrito della linea.

Protezione dei rami: interruttore automatico in alto, dispositivo di corrente residua (RCD) in basso: ciascuna macchina con il proprio interruttore e RCD.

A destra dell'interruttore principale, il circuito è diviso in due file: la fila superiore è costituita da interruttori automatici derivati, mentre la fila inferiore contiene interruttori automatici con protezione differenziale integrata (RCD), ottenendo la configurazione standard di "una macchina, un interruttore, un RCD". Ogni dispositivo di costruzione è collegato in modo indipendente a un interruttore automatico e a un RCD dedicati. Se un dispositivo presenta corrente di dispersione o sovraccarico, interviene solo quel circuito specifico, lasciando inalterati gli altri dispositivi.

L'interruttore di derivazione ha generalmente una potenza nominale di 125 A, il che lo rende adattabile a macchine edili di vari livelli di potenza, dai piccoli utensili elettrici alle saldatrici ad alta potenza e all'alimentatore per gru a torre, consentendo una configurazione flessibile. Tutti gli interruttori automatici derivati ​​sono dotati di alloggiamenti trasparenti, che consentono l'ispezione visiva dello stato dei contatti di ciascun circuito attraverso il pannello trasparente senza richiedere l'interruzione dell'alimentazione o l'apertura dell'involucro durante le ispezioni di routine.

Sistema di messa a terra: barra neutra e barra di terra indipendenti, sistema trifase a cinque fili TN-S

La scatola è dotata di sbarre di neutro indipendenti (barre N) e di sbarre di terra (barre PE), utilizzate rispettivamente per il cablaggio centralizzato del filo neutro e del filo di terra di protezione. Questo design garantisce una protezione affidabile della messa a terra ed è conforme allo standard di consumo energetico trifase a cinque fili TN-S: nell'intero sistema, il filo neutro protettivo (PE) e il filo neutro funzionante (N) sono rigorosamente separati e l'involucro dell'apparecchiatura è sempre messo a terra in uno stato sicuro.

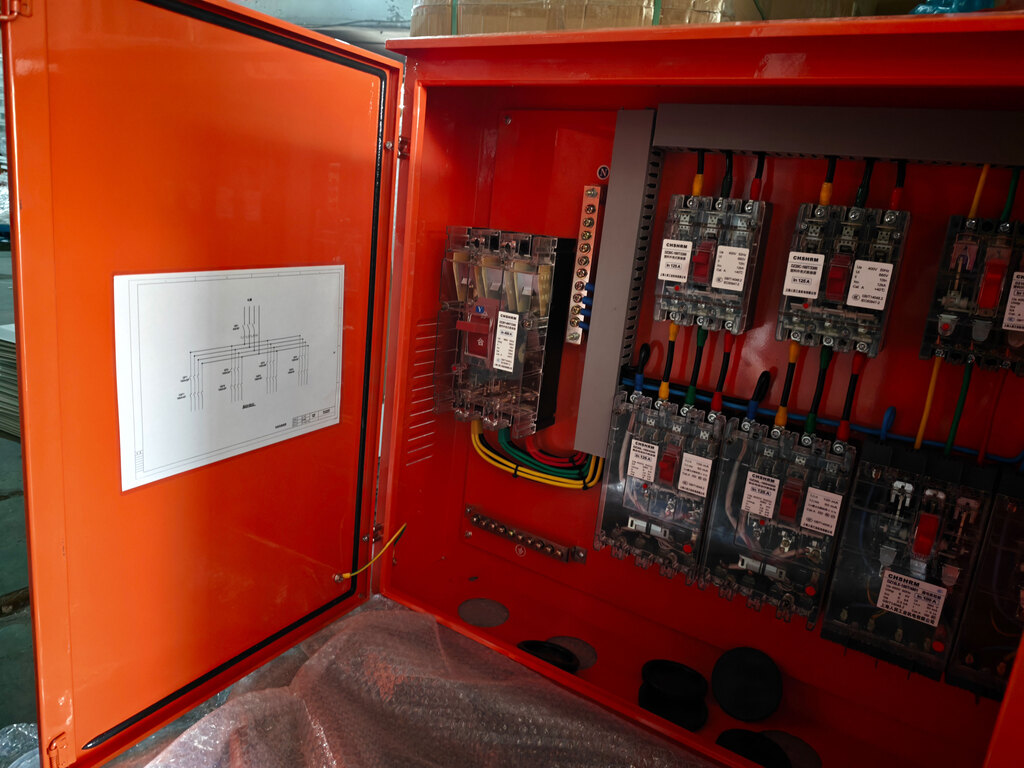

Sul lato interno della porta della scatola è incollato un chiaro diagramma schematico dell'impianto elettrico, che indica la direzione del circuito e la configurazione dell'interruttore, il che è utile per gli elettricisti per identificare rapidamente i guasti e consente inoltre a diversi team di comprendere rapidamente la struttura del sistema quando lavorano in modo alternato.

Design di dissipazione del calore: i fori di dissipazione del calore sulle piastre laterali riducono l'aumento della temperatura operativa

I pannelli laterali della scatola sono progettati con più serie di fori di dissipazione del calore, formando canali di convezione naturale dell'aria. Ciò può metabolizzare il calore interno durante il funzionamento continuo dell'apparecchiatura e ridurre la temperatura operativa dei componenti. L'interno dei fori di dissipazione del calore è dotato di reti anti-insetti per impedire l'ingresso di insetti che possano provocare cortocircuiti, evitando inoltre l'ingresso di grandi quantità di polvere di cantiere.

IV. Con l’accelerazione della costruzione di infrastrutture globali, anche lo sviluppo del mercato delle scatole di distribuzione da cantiere sta accelerando

Il lancio di questo box da esterno a doppia porta sinistra e destra in acciaio inossidabile coincide con una nuova fase di sviluppo accelerato delle infrastrutture globali. Le politiche e gli investimenti in diverse grandi economie stanno determinando una crescita sostenuta della domanda di apparecchiature per la distribuzione di energia nei cantieri:

Stati Uniti:In base all’Infrastructure Investment and Jobs Act firmato nel 2021, gli Stati Uniti prevedono di investire 1,2 trilioni di dollari in un periodo di otto anni in settori quali strade, ponti, trasporti pubblici, ferrovie, aeroporti, porti, reti elettriche e banda larga. Questa iniziativa infrastrutturale su larga scala comporta una domanda significativa di elettricità temporanea nei cantieri, rendendo necessarie scatole di distribuzione conformi prima dell’inizio di qualsiasi progetto.

Medio Oriente:Super progetti come la futura città NEOM dell'Arabia Saudita, lo sviluppo del turismo sul Mar Rosso e l'espansione urbana di Dubai continuano a progredire. I cantieri edili in tutta la regione affrontano comunemente sfide ambientali estreme, tra cui alte temperature, tempeste di sabbia e intense radiazioni ultraviolette, che impongono requisiti più elevati in termini di gradi di protezione degli involucri elettrici, resistenza agli agenti atmosferici e meccanismi di chiusura sicuri.

Sud-est asiatico:Paesi come il Vietnam, l’Indonesia e le Filippine stanno accelerando i loro processi di industrializzazione e urbanizzazione, con il lancio in gran numero di progetti infrastrutturali tra cui parchi industriali, porti e autostrade. Le apparecchiature di distribuzione dell'energia nei cantieri di questi mercati stanno subendo un aggiornamento da standard bassi a standard internazionali, aumentando significativamente la domanda di scatole di distribuzione conformi e ad alta protezione.

Europa:L’iniziativa infrastrutturale “Global Gateway” dell’UE e i progetti di connettività con i paesi extra-UE continuano ad avanzare, mentre le aspettative per la ricostruzione dell’Ucraina aumentano ulteriormente la domanda di apparecchiature temporanee per la distribuzione dell’energia nel mercato europeo delle costruzioni. La certificazione CE e il grado di protezione IP65 sono requisiti fondamentali per entrare nei progetti di costruzione europei. Il box per esterni a doppia porta sinistra e destra in acciaio inossidabile di Ouyue Electric ha già ottenuto la certificazione CE e superato i test IP65, offrendogli il vantaggio di essere il primo a muoversi in conformità.

Secondo gli istituti di ricerca del settore, si prevede che la spesa globale per le apparecchiature elettriche nel settore edile crescerà a un tasso medio annuo di circa il 5-6%, con una dimensione del mercato che dovrebbe superare gli 80 miliardi di dollari entro il 2028. Come componente obbligatoria per i nuovi progetti di costruzione, si prevede che la domanda di scatole di distribuzione del sito crescerà più rapidamente del mercato complessivo delle apparecchiature elettriche per l’edilizia.

V. Entra nel mercato globale della distribuzione elettrica dei cantieri edili con prodotti conformi

Che tu sia un appaltatore di ingegneria cinese coinvolto in progetti infrastrutturali all'estero o un distributore che fornisce apparecchiature di distribuzione di energia ai mercati locali, Ouyue Electric può fornirti box per esterni a doppia porta sinistra e destra in acciaio inossidabile che soddisfano gli standard internazionali di sicurezza del sito, sfruttando le capacità produttive e le certificazioni di conformità della nostra fabbrica.

Una volta confermati i disegni del prodotto, il prodotto finito può essere consegnato entro soli 7 giorni.Inviaci i requisiti elettrici del tuo progetto o le specifiche dell'involucro e ti forniremo un pacchetto di servizi completo che include soluzioni di configurazione elettrica, documenti di certificazione e pianificazione rapida della prototipazione.
