Scatola di distribuzione in acciaio inox con tettuccio antipioggia e ventilazione anti-insetto

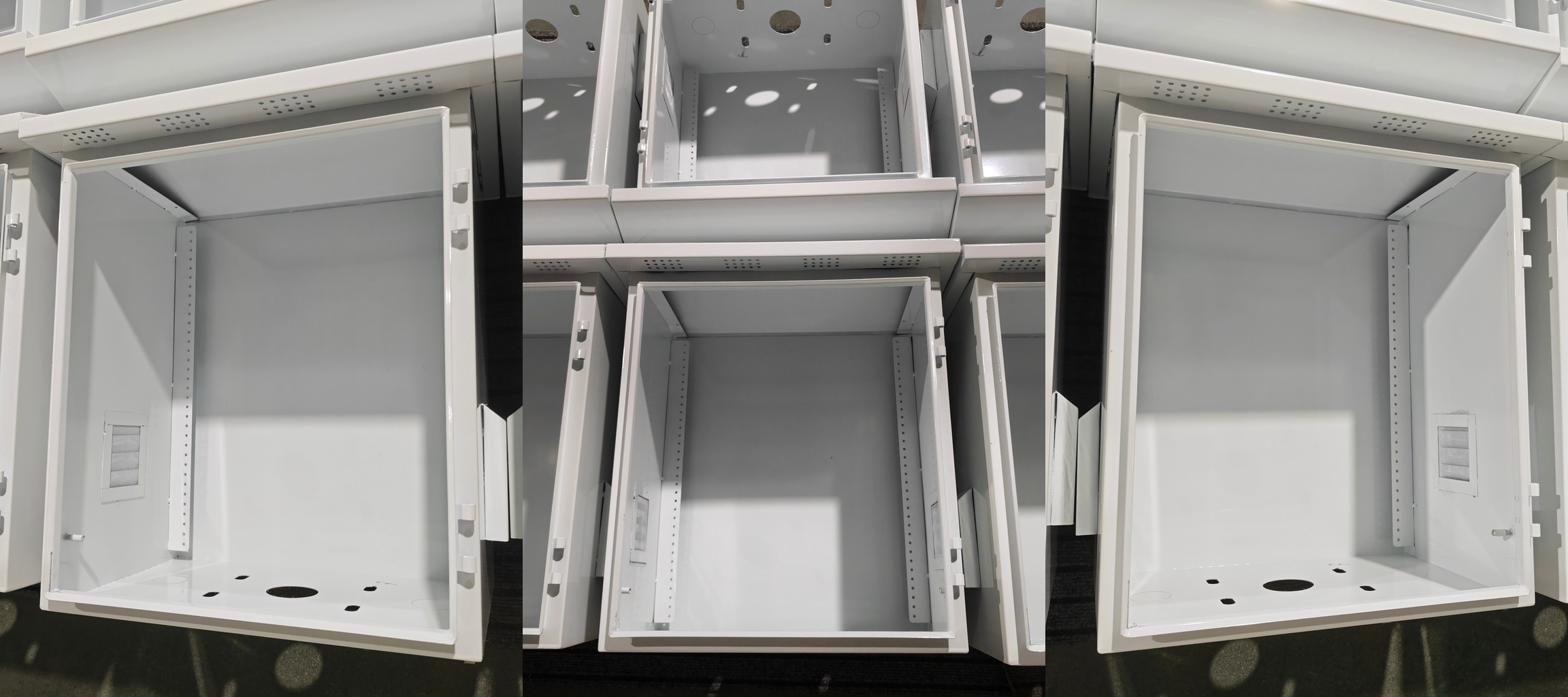

Ouyue Electric ha lanciato una nuova scatola di distribuzione per esterni in acciaio inossidabile per i mercati umidi e ad alta piovosità con forte pressione di insetti. L'armadio è dotato di una cappa antipioggia sul pannello superiore, aperture di ventilazione sui pannelli laterali sinistro e destro con una zanzariera montata dietro ciascuna apertura, una staffa di montaggio all'interno dell'armadio per i componenti forniti dall'acquirente e fori per l'ingresso dei cavi sul pannello inferiore.

Tre problemi si accumulano sugli armadi elettrici esterni nelle regioni tropicali e costiere. La pioggia monsonica si insinua attraverso le giunture delle porte, gli insetti entrano attraverso le prese d'aria di calore e si annidano all'interno, e i componenti elettrici continuano a generare calore senza alcuna via di fuga.

Un mobile completamente sigillato tiene fuori la pioggia e intrappola il calore. Un mobile con prese d'aria aperte rilascia calore e lascia entrare insetti e pioggia. La nuova scatola di distribuzione esterna in acciaio inossidabile antipioggia separa le tre funzioni: la cappa antipioggia e i fori inferiori per l'ingresso dei cavi gestiscono l'acqua, la zanzariera gestisce gli insetti e le prese d'aria sinistra e destra creano un percorso convettivo per il calore.

Perché i mercati umidi necessitano di una scatola di distribuzione ventilata in acciaio inossidabile

Nel sud-est asiatico e nell’Asia meridionale, l’umidità elevata dura tutto l’anno, la stagione dei monsoni è lunga e l’attività degli insetti copre la maggior parte dei mesi del calendario. Le stazioni base per telecomunicazioni, gli impianti solari e le scatole di distribuzione esterne si trovano in posizioni non protette, mentre gli alimentatori a commutazione, i moduli di comunicazione e i carichi degli inverter all'interno continuano a generare calore.

Una scatola di distribuzione in acciaio inossidabile svolge due funzioni nelle regioni umide: resistenza strutturale alla corrosione e gestione termica dell'aria all'interno dell'armadio. L'umidità e la nebbia salina mettono a dura prova la durabilità del rivestimento dell'acciaio laminato a freddo, poiché una singola rottura del rivestimento consente alla corrosione di diffondersi verso l'interno dal punto di rottura.

L'acciaio inossidabile di grado 304 e 316 conferisce resistenza alla corrosione nel materiale piuttosto che nel rivestimento, il che riduce la dipendenza dall'integrità del rivestimento. I progetti di accumulo solare e di energia montati all'aperto richiedono sempre più spesso l'acciaio inossidabile per il corpo dell'armadio.

All'interno del design: cosa fanno i cinque componenti

Il cappuccio antipioggia si estende oltre il pannello anteriore ed entrambi i pannelli laterali, allontanando la pioggia verticale dalla cucitura della portiera e dalle prese d'aria. Le aperture di ventilazione sinistra e destra formano un percorso convettivo con aspirazione a basso livello e scarico ad alto livello.

La zanzariera si trova dietro ogni apertura di ventilazione, dimensionata per bloccare i comuni insetti volanti consentendo al tempo stesso il passaggio dell'aria. La staffa interna protegge gli interruttori automatici, i controller o i moduli di comunicazione forniti dall'acquirente. I fori di ingresso dei cavi inferiori consentono l'ingresso e l'uscita dei cavi dal basso, evitando il canale di intrappolamento dell'acqua creato dall'ingresso laterale.

Per installazioni polverose, Ouyue Electric consiglia di aggiungere un filtro antipolvere rimovibile all'esterno di ciascuna apertura di ventilazione e di impostare un programma di pulizia. La struttura di ventilazione dà priorità alla rimozione del calore e non è adatta a posizioni con frequenti lavaggi ad alta pressione e la pagina del prodotto indica esplicitamente gli ambienti idonei e non idonei.

Scelta del materiale: acciaio laminato a freddo, 304 e 316

Il materiale determina la durata di un mobile da esterno. La tabella seguente mette a confronto tre specifiche comuni in termini di resistenza alla corrosione, ambiente adatto e costo.

La prova di selezione è l'esposizione al sale. I progetti nell'entroterra e le posizioni esterne riparate funzionano bene con l'acciaio inossidabile 304, mentre i siti costieri, le zone ad alta concentrazione di nebbia salina, gli impianti chimici e i progetti di desalinizzazione richiedono l'acciaio inossidabile 316.

Il divario di prezzo tra i due gradi è ampio, quindi una scelta sbagliata del materiale su una scatola di distribuzione in acciaio inossidabile crea costi eccessivi o corrosione precoce. Scrivere le condizioni del sito nella richiesta elimina le congetture.

Dove si adatta la custodia

La nuova scatola di distribuzione in acciaio inossidabile resistente alla pioggia per esterni è costruita innanzitutto attorno alla rimozione del calore, con la protezione dalla pioggia e dagli insetti a parità di peso. Quattro applicazioni si adattano al design.

La distribuzione combinata di stoccaggio dell'energia e del solare è al primo posto tra le quattro. I quadri solari e le apparecchiature di conversione per l'accumulo di energia vengono montati all'esterno, i dispositivi di alimentazione all'interno funzionano continuamente e la rimozione del calore è più importante della completa sigillatura.

Nei mercati umidi, gli insetti che entrano in un armadio possono collegare i terminali e causare cortocircuiti, il che rende la zanzariera più preziosa nelle applicazioni dei combinatori solari. Ouyue Electric può confermare il conteggio e il posizionamento delle prese d'aria rispetto al carico del progetto.

Lettura del grado di protezione

Ouyue Electric fornisce la scatola di distribuzione in acciaio inossidabile resistente alla pioggia per esterni in quattro gradi di protezione: IP54, IP55, IP56 e IP65. Il nuovo design ventilato utilizza aperture di ventilazione sinistra e destra con zanzariere e il grado di spedizione standard per il modello ventilato è IP54 o IP55.

I progetti che richiedono IP56 o IP65 possono indicare l'ambiente di installazione e il metodo di raffreddamento durante la richiesta e il team tecnico di Ouyue Electric confermerà una struttura adatta.

Gli acquirenti possono leggere il codice IP secondo la norma IEC 60529: la prima cifra copre la polvere e la seconda cifra copre l'acqua. La vera protezione di un armadio ventilato deriva dalle dimensioni della cappa antipioggia, dalla geometria della ventilazione, dalla rete della zanzariera e dalla guarnizione insieme, quindi la struttura conta più dell'etichetta.

Al momento dell'accettazione del progetto verificare se la zanzariera può essere rimossa per la pulizia, se la fessura della porta è uniforme e se la guarnizione è completamente schiumata.

Personalizzazione e consegna

Ouyue Electric gestisce uno stabilimento di 2.000 metri quadrati a Liushi, Zhejiang, con due linee di assemblaggio, oltre 10 anni di esperienza nella produzione di custodie metalliche e certificazione CE. La nuova scatola di distribuzione in acciaio inossidabile antipioggia per esterni accetta la personalizzazione basata su disegno.

Lunghezza, larghezza, altezza e spessore della lamiera sono tutti regolabili, mentre le posizioni dei ritagli, i segni serigrafici, le dimensioni del parapioggia e il conteggio delle prese d'aria seguono le specifiche del progetto.

La quantità minima dell'ordine è di 10 pezzi, adatta sia allo stock del distributore che alle prove di piccoli progetti. È possibile selezionare il materiale del corpo tra acciaio laminato a freddo, acciaio inossidabile 304 e acciaio inossidabile 316, con il filtro antipolvere rimovibile offerto come opzione.

Domande frequenti

La pioggia entrerà nelle aperture di ventilazione della nuova scatola di distribuzione in acciaio inossidabile?

La pioggia non entra direttamente. La cappa antipioggia allontana la pioggia verticale dalla superficie dell'armadio e le aperture di ventilazione si trovano sui pannelli laterali sinistro e destro dietro una zanzariera e un deflettore dell'acqua. Per i siti con pioggia battente o forti venti laterali, inviare l'orientamento di montaggio a Ouyue Electric durante la conferma del progetto.

La zanzariera riduce il raffreddamento?

La penalità del flusso d'aria dipende dall'apertura della rete e dall'area aperta. Ouyue Electric seleziona la dimensione della rete per bloccare i comuni insetti volanti mantenendo un flusso d'aria di raffreddamento adeguato. Nelle regioni polverose, aggiungere un filtro antipolvere rimovibile all'esterno di ciascuna apertura di ventilazione e pulirlo a intervalli fissi.

Quali componenti può trasportare la staffa interna?

La staffa protegge gli interruttori automatici, i controller, i moduli di comunicazione o gli alimentatori forniti dall'acquirente. Ouyue Electric fornisce solo il cabinet e la staffa, mentre i componenti interni rimangono di competenza dell'acquirente. I fori di montaggio e le posizioni della guida DIN possono essere riservati al disegno.

Qual è la quantità minima dell'ordine?

La quantità minima ordinabile è di 10 pezzi. Lunghezza, larghezza, altezza, spessore della lamiera, materiale, ritagli, parapioggia e numero di prese d'aria sono tutti personalizzabili e il filtro antipolvere viene fornito come opzione.

È disponibile l'acciaio inossidabile 316 per la custodia?

SÌ. I siti costieri, le zone ad alta concentrazione di nebbia salina e gli impianti chimici sono adatti all'acciaio inossidabile 316, mentre i siti interni e le posizioni esterne generali funzionano bene con l'acciaio inossidabile 304. Entrambi i gradi abbinano la stessa struttura ventilata anti-insetti.

Come viene confermato il grado di protezione?

Ouyue Electric fornisce quattro gradi di protezione: IP54, IP55, IP56 e IP65. Il modello ventilato viene fornito con IP54 o IP55 come standard. Dichiarare l'ambiente di installazione e i requisiti di raffreddamento durante la richiesta e il team tecnico consiglierà un grado.

È possibile montare un ventilatore sulla scatola di distribuzione in acciaio inox?

Yes. Il numero e il posizionamento delle prese d'aria seguono i requisiti del progetto e i progetti di raffreddamento attivi possono riservare una posizione di montaggio della ventola più un percorso del cavo di alimentazione. Il layout finale del ritaglio viene confermato rispetto al disegno.

Come richiedere un preventivo

Gli appaltatori di stoccaggio dell'energia solare e solare, gli integratori di stazioni base per le telecomunicazioni e le società di ingegneria per il trattamento dell'acqua e la desalinizzazione sono invitati a contattare Ouyue Electric per prezzi e campioni della nuova scatola di distribuzione esterna in acciaio inossidabile antipioggia.

Dopo l'arrivo di un disegno o di un elenco delle taglie, il team tecnico conferma il materiale, i ritagli, il parapioggia e la disposizione delle prese d'aria. Invia i requisiti tramite il modulo di richiesta o sfoglia ilpagina categoria scatola di distribuzione in acciaio inox .
