Ouyue Electric ha lanciato un involucro della scatola di distribuzione in metallo separato a doppio strato: con zone separate per corrente forte e debole e perni preinstallati, riduce i tempi di assemblaggio per i set completi

I. Riprese reali per la produzione di massa: gli armadi standardizzati sono allineati ed escono dalla linea di produzione, presentando in modo intuitivo la capacità di consegna dei lotti

La prima foto reale ha catturato la scena di una fila di scatole di distribuzione metalliche separate a doppio strato, affiancate nell'area di assemblaggio dell'officina. Sul corpo del mobile non è ancora installato il pannello della porta, ma i dettagli della lavorazione della lamiera del corpo del box stesso sono completamente esposti: i bordi e gli angoli del telaio sono regolari, le linee dei bordi di piegatura sono pulite e le saldature sono lisce senza sbavature.

Il corpo principale dell'armadio è realizzato in lamiera di acciaio laminata a freddo di alta qualità, formata mediante taglio laser e piegatura CNC in un unico pezzo. Il telaio della scatola è ispessito e rinforzato, con elevate capacità portanti e di resistenza agli urti. La superficie è stata sottoposta a fosfatazione per la rimozione della ruggine e trattamento di verniciatura a polvere epossidica elettrostatica ad alta temperatura. Il rivestimento è bianco avorio opaco, con superficie verniciata uniforme e liscia.

 È dotato di prevenzione della ruggine, resistenza alla corrosione, resistenza ai graffi e non è soggetto a ingiallimento, rendendolo adatto per l'uso a lungo termine in ambienti interni asciutti. L'aspetto bianco verniciato a polvere è semplice e moderno ed è altamente coordinato con l'ambiente di decorazione interna di fabbriche, sale di distribuzione di edifici, laboratori, ecc.

Collegamento al processo	Metodo di elaborazione	Funzione
Materiale di base	Piastra in acciaio laminato a freddo di alta qualità, formata mediante piegatura CNC in un unico pezzo	Elevata resistenza, non soggetto a deformazione e il telaio è ispessito e rinforzato
Saldatura	Saldatura a punti di precisione, con cordone di saldatura levigato	Il fondo sigillante è buono, senza sbavature o spigoli vivi
Pretrattamento	Fosfatazione per rimozione ruggine	Migliora l'adesione dei rivestimenti in polvere e fornisce uno strato di base antiruggine
Rivestimento	Verniciatura a polvere epossidica elettrostatica ad alta temperatura, colore bianco avorio opaco	Antiruggine, anticorrosione, resistente ai graffi e non soggetto a ingiallimento

II. Spiegazione dettagliata della struttura interna: partizione divisoria integrata + borchie preinstallate, semplificando l'assemblaggio del set completo dal livello della lamiera

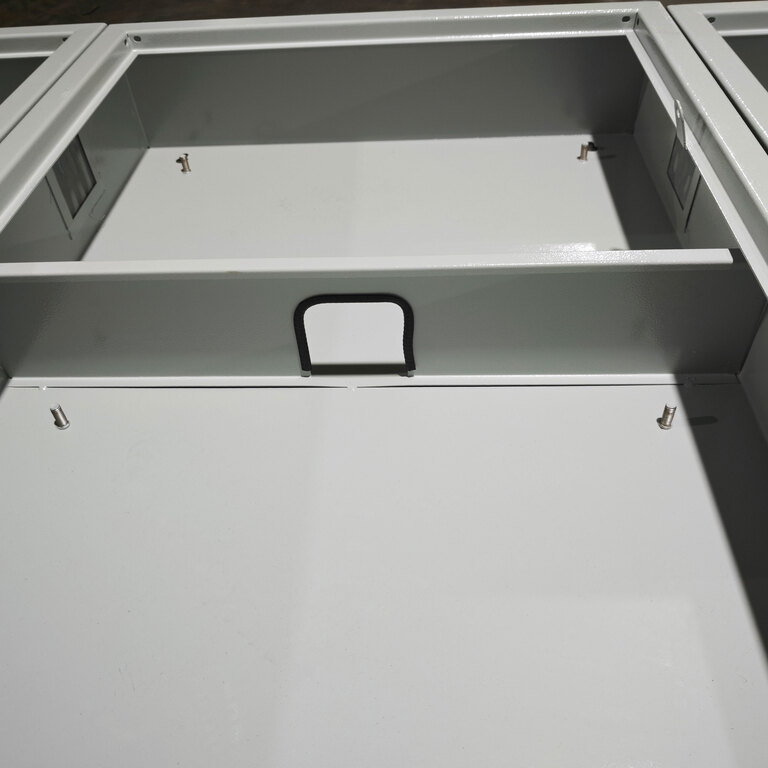

La seconda foto reale apre la struttura interna del mobile, presentando chiaramente il design principale di questo prodotto: la partizione a doppio strato e il sistema di montanti preinstallati.

Pannello divisorio metallico integrato: l'elettricità forte e debole è separata e il cablaggio è pulito

All'interno della scatola è installata orizzontalmente una piastra divisoria metallica integrata, che divide la cavità interna in due vani di installazione indipendenti nella parte superiore e inferiore. La parete divisoria è saldata e fissata al telaio della scatola, caratterizzato da elevata robustezza, resistenza alla flessione e capacità di supportare componenti elettrici più pesanti. Il valore fondamentale di questa struttura risiede nel raggiungimento della separazione dell'elettricità forte e debole o nella disposizione gerarchica dei componenti:

Scomparto superiore:Può essere utilizzato per installare componenti di controllo e segnalazione come strumenti, spie luminose, moduli PLC, morsettiere, ecc.

Scomparto inferiore:Viene utilizzato per disporre i componenti di alimentazione del circuito principale come interruttori automatici, contattori, relè termici e sbarre in rame.

I compartimenti superiore e inferiore sono fisicamente isolati per evitare che l'interferenza elettromagnetica generata dalla grande corrente nel circuito principale possa influenzare la precisione del segnale del circuito di controllo. Allo stesso tempo, l'interferenza delle linee è notevolmente ridotta e le linee di distinzione sono chiare a colpo d'occhio durante la manutenzione.

Passaggio del cavo: i compartimenti superiore e inferiore sono interconnessi e non viene utilizzato alcun avvolgimento laterale

Al centro della parete divisoria si apre un lungo passaggio cavi a forma di striscia. Attraverso questo passaggio è possibile collegare direttamente i cavi tra il vano superiore e quello inferiore senza dover girare attorno alla scatola per il cablaggio. Questa progettazione dettagliata rende il percorso del cablaggio il più breve e regolare. Le passerelle portacavi possono essere direttamente allineate ai passaggi cavi per la posa, migliorando contemporaneamente l'efficienza di montaggio e la resa estetica.

Prigionieri fissi in acciaio inossidabile preinstallati ai quattro angoli: eliminando la necessità di forare e maschiare in loco

I perni fissi in acciaio inossidabile sono pre-saldati ai quattro angoli delle sezioni superiore e inferiore dell'armadio, una caratteristica progettuale chiave che riduce significativamente i tempi di assemblaggio complessivi. Nelle tradizionali installazioni in armadi, il montaggio di componenti elettrici richiede misurazioni, posizionamento, foratura e maschiatura in loco, processi che non solo richiedono molto tempo ma comportano anche il rischio di fori disallineati che portano a installazioni non sicure. Con i perni preinstallati, questo processo viene spostato alla fase di fabbricazione della lamiera. Dopo aver ricevuto l'armadio, gli assemblatori possono fissare direttamente strumenti, guide dell'interruttore, piastre posteriori di montaggio, morsettiere e altri componenti utilizzando bulloni sui perni preforati, eliminando la necessità di qualsiasi lavorazione in loco.

Prendendo come esempio una scatola di distribuzione con 10 circuiti, il design con bulloni preinstallati può far risparmiare circa 30-40 minuti di tempo di assemblaggio. Negli ordini di ingegneria su larga scala, i risparmi accumulati in termini di manodopera e tempo sono sostanziali.

III. Corpo porta e installazione: set completo, adatto a vari scenari applicativi

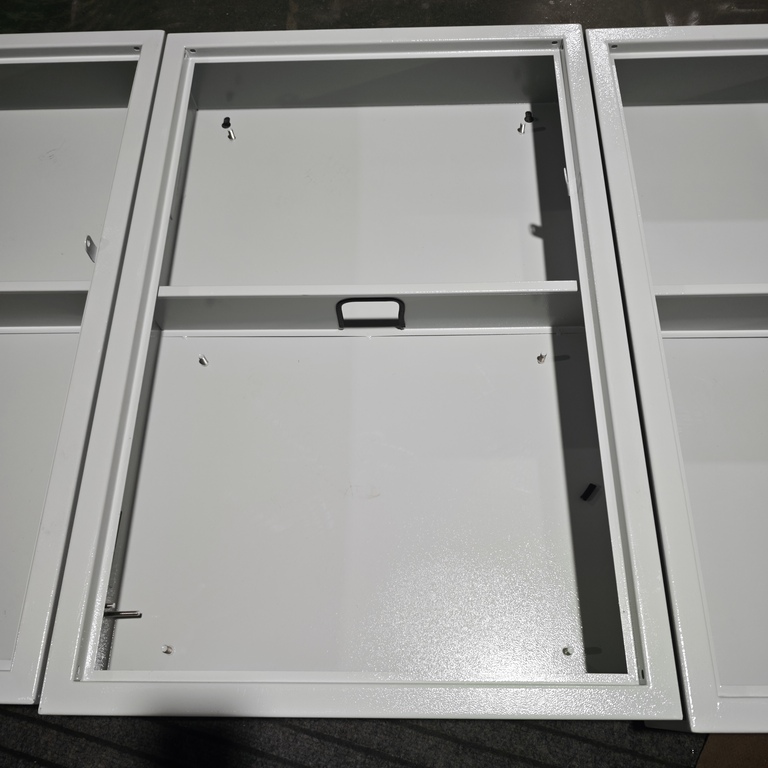

Il lato sinistro della scatola è riservato all'installazione delle cerniere della porta ed è abbinato ad una porta bianca della stessa specifica. Nella foto si può vedere che i pannelli porta dello stesso lotto sono posizionati lateralmente, in attesa del montaggio. Il corpo della porta può essere dotato di serrature e finestre di osservazione in base alle esigenze del cliente. Dopo la chiusura, può ottenere una protezione antipolvere e impedire ai non professionisti di commettere errori.

Il metodo di installazione adotta il tipo con montaggio a parete a vista. Il retro della scatola è riservato con fori per appendere, che possono essere fissati direttamente al muro senza staffe aggiuntive. Per gli scenari che richiedono l'installazione a terra, è possibile dotare opzionalmente anche una staffa di base.

IV. Scenari applicativi tipici

La struttura in lamiera standardizzata dell'involucro della scatola di distribuzione in metallo separato a doppio strato e il sistema flessibile di perni preinstallati lo rendono adatto a una varietà di scenari di distribuzione e controllo dell'energia interna

Distribuzione dell'energia negli edifici: Scatole di distribuzione di pavimento, scatole di controllo dell'illuminazione, interruttori principali e di derivazione sono rispettivamente disposti nei vani superiore e inferiore.

Controllo industriale:Quadro di controllo PLC, scatola di controllo elettrica per l'abbinamento delle apparecchiature. I controller e i terminali sono installati nel vano superiore, mentre i componenti dell'azionamento sono disposti nel vano inferiore.

Laboratorio e officina pulita:L'aspetto bianco verniciato a polvere è in armonia con l'ambiente interno, soddisfacendo i requisiti estetici e di protezione dalla polvere di scenari puliti.

Approvvigionamento di ingegneria batch:La struttura standardizzata supporta la produzione su larga scala e la consegna rapida, adatta per l'abbinamento centralizzato di progetti di costruzione su larga scala.

V. Dalla lamiera ai set completi: semplifica il processo di assemblaggio con gusci standardizzati

Ouyue Electric si impegna a fornire ai clienti soluzioni di armadi elettrici più efficienti e standardizzatelivello di produzione della lamiera. Gli armadi metallici a doppio scomparto sono dotati di partizione integrata, perni di montaggio preinstallati e un telaio standardizzato, offrendo ai quadristi e agli appaltatori di ingegneria prodotti di armadi che combinano resistenza strutturale e facilità di assemblaggio.

Una volta confermati i disegni del prodotto, sono necessari solo 7 giorni per completare il prodotto finito.Se hai bisogno di specifiche standard o di progetti personalizzati basati sui tuoi disegni,inviateci i vostri requisiti tecnici,e forniremo tempestivamente suggerimenti di soluzioni e pianificazione della produzione dei campioni.
