Foto reali di produzione in serie della scatola di distribuzione antipioggia per esterni in acciaio inossidabile verniciato a spruzzo bianco: dalla spruzzatura del corpo della scatola, dall'indurimento della striscia di gomma impermeabile all'analisi completa della struttura interna

I. La carrozzeria è stata verniciata ed è in attesa dell'assemblaggio del pannello della porta

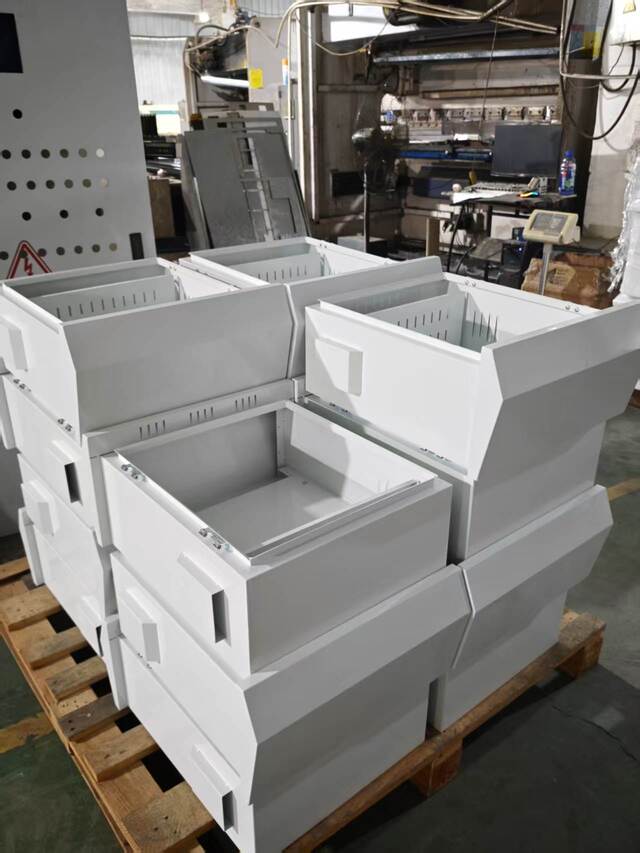

Nella prima foto reale, dozzine di corpi scatolari in acciaio inossidabile bianco che sono stati spruzzati sono impilati strato dopo strato, in attesa che le strisce di gomma del pannello della porta si induriscano prima dell'assemblaggio finale. Ogni superficie della scatola è ricoperta da un rivestimento in polvere elettrostatica bianca uniforme e fine. Gli angoli sono ben piegati e le saldature sono lisce e piene.

Questo lotto di scatole è realizzato in acciaio inossidabile 304 come materiale di base ed è rivestito con polvere elettrostatica bianca per esterni. Il rivestimento bianco ha funzioni pratiche negli scenari esterni: la superficie di colore chiaro riflette la radiazione termica della luce solare. Nell'ambiente estivo ad alta temperatura, la temperatura superficiale della scatola bianca può essere inferiore di 8-12°C rispetto a quella della scatola grigio scuro, il che aiuta a ridurre l'aumento di temperatura all'interno della scatola e a prolungare la durata dei componenti. Questo è anche il motivo per cui le scatole di distribuzione per esterni nei mercati europei e mediorientali generalmente preferiscono il rivestimento bianco.

II. È stata installata la striscia di gomma impermeabile per il pannello della porta. Dopo la polimerizzazione, può essere assemblato

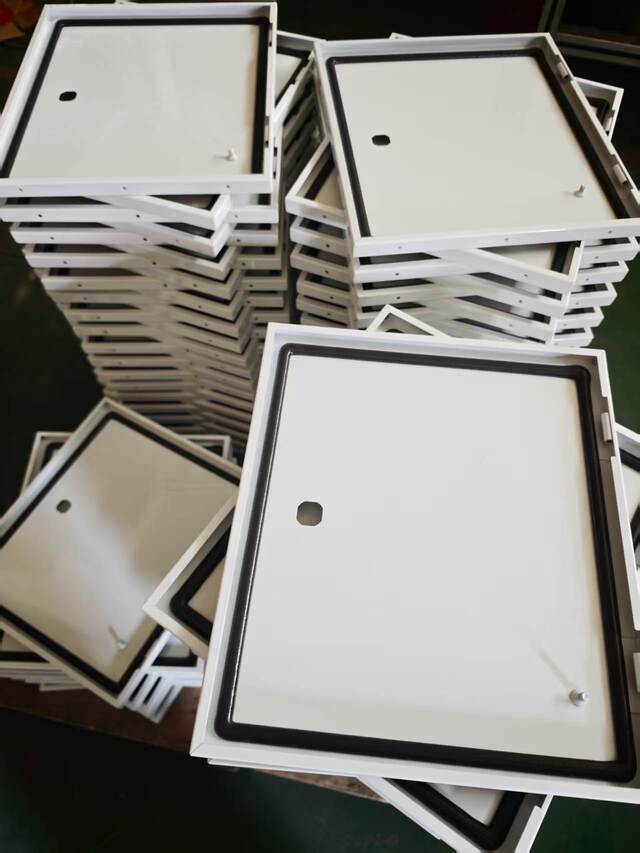

La seconda immagine riprende i pannelli delle porte abbinati a questo lotto di scatole. Il pannello della porta è stato completato con spruzzatura bianca e nei bordi sono incastonate strisce continue di gomma impermeabile nera. Attualmente è nella fase di polimerizzazione delle strisce di gomma ed è fermo. La striscia di gomma è realizzata in materiale espanso a cellule chiuse EPDM (gomma monomero di etilene propilene diene). Viene incassato nella scanalatura di tenuta sul lato interno della porta del cassonetto tramite un apposito dispositivo di incollaggio, e l'intero cerchio viene sigillato senza alcuna interruzione.

Il motivo per consentire alla striscia sigillante di riposare e polimerizzare dopo l'installazione è che, una volta incorporato, l'adesivo sul retro della striscia EPDM necessita di tempo sufficiente per aderire completamente alla scanalatura in acciaio inossidabile, prevenendo successive delaminazioni o deformazioni. Inoltre, nella striscia si sviluppa tensione interna durante la compressione e l'inserimento; il riposo permette al materiale di ritrovare la sua naturale elasticità, evitando irregolarità superficiali causate dal rilascio delle tensioni dopo il montaggio.

Dopo che ogni lotto di strisce di tenuta per pannelli della porta si è indurito, gli ispettori della qualità effettuano controlli casuali sulla planarità della superficie di tenuta e sulla consistenza del rimbalzo delle strisce.

Prima della spedizione, intere scatole vengono sottoposte a test di pioggia o a un campionamento di tenuta all'aria IP65 per verificare che le prestazioni di tenuta soddisfino gli standard. Le strisce sigillanti in schiuma a cellule chiuse EPDM selezionate da Ouyue Electric hanno un intervallo di temperature operative a lungo termine compreso tra -40°C e 120°C, mantenendo proprietà di tenuta e rimbalzo stabili anche dopo anni di esposizione alla luce solare e alla pioggia esterna.

III. Smontaggio componenti strutturali interni della scatola di distribuzione in acciaio inox

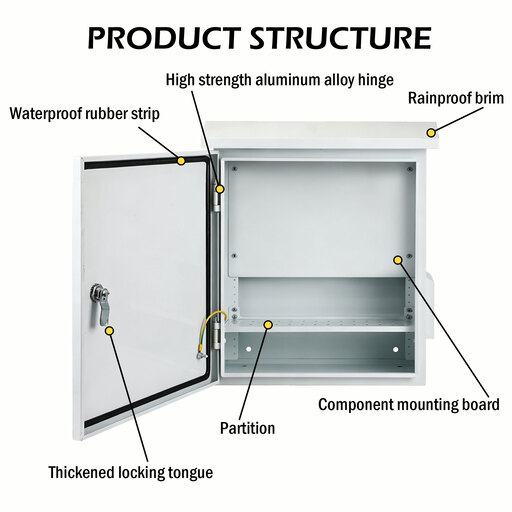

La terza immagine mostra la struttura interna di un modello completamente assemblatoScatola di distribuzione da esterno antipioggia in acciaio inox. I cinque componenti chiave sono ben visibili e smontabili pezzo per pezzo come segue:

1. Blocco della linguetta rotante

Il pannello della porta è dotato di serratura con linguetta in acciaio inox. Quando è chiuso, il bloccaggio con linguetta afferra saldamente la piastra di bloccaggio sul lato interno del telaio della porta del box per garantire che il pannello della porta sia ben chiuso e che la striscia di tenuta sia premuta. Il nucleo della serratura è realizzato in acciaio inossidabile 304, resistente alla ruggine e anti-inceppamento. In base alle esigenze del cliente, è possibile selezionare come opzioni serrature a chiave universale, serrature triangolari antifurto o serrature con apertura a molla del tipo a pressione, che supportano tutte la personalizzazione dei lotti.

2. Striscia di gomma impermeabile

Dalla prospettiva interna si vede chiaramente che la striscia di gomma impermeabile EPDM nera è completamente distribuita lungo il cerchio interno del pannello della porta senza giunture o rotture. Quando il pannello della porta è chiuso, la striscia di gomma viene premuta uniformemente tra il pannello della porta e il telaio della porta del box, formando una superficie di tenuta elastica continua che impedisce all'acqua piovana, alla polvere e all'umidità di penetrare attraverso lo spazio della porta.

3. Tesa antipioggia

La parte superiore della scatola è dotata di una struttura a falda inclinata che si estende in avanti. La funzione di questo design di piegatura è quella di guidare l'acqua piovana che scorre lungo la parete o sopra la scatola verso un'area lontana dall'intercapedine della porta, evitando che l'acqua si accumuli lungo il bordo superiore del pannello della porta e penetri nella superficie di tenuta. La tesa del cappello e il corpo principale della scatola sono realizzati con lo stesso pezzo di tavola mediante piegatura CNC e sono formati in un unico pezzo. Non è necessaria alcuna saldatura e non vi è alcun rischio di perdite di saldatura.

4. Scheda di montaggio del componente

L'interno della scatola è dotato di piastre di montaggio mobili rimovibili per il fissaggiointerruttori automatici, contattori, morsettiere e altri componenti. La piastra di installazione è realizzata in lamiera di acciaio zincato o in lamiera di acciaio inox ed è fissata con viti ai perni incassati sul retro della scatola. Il design staccabile consente ai clienti di completare il preassemblaggio e il cablaggio dei componenti fuori dalla scatola, quindi installare l'intera scheda nella scatola, migliorando l'efficienza dell'installazione in loco.

5. Partizione

L'interno del box può essere dotato di divisori metallici secondo le esigenze del cliente, suddividendo lo spazio all'interno del box in divisori elettrici indipendenti. Le funzioni della partizione includono: ottenere l'isolamento fisico di circuiti con diversi livelli di tensione, separare il circuito principale dal circuito di controllo o fornire uno spazio di schermatura indipendente per componenti specifici. La parete divisoria è fissata alla staffa della parete divisoria all'interno della scatola mediante viti e la sua posizione può essere regolata in modo flessibile in base ai disegni del cliente.

IV. Con linee di produzione reali, ti invitiamo a verificarne la qualità

Che tu abbia bisogno di una scatola di distribuzione standard per esterni resistente alla pioggia o di un corpo scatolare non standard profondamente personalizzato in base ai disegni di progetto, Ouyue Electric può fornire una scatola di distribuzione in acciaio inossidabile che può resistere alla prova dell'uso esterno con le capacità di produzione e gli standard di controllo qualità della fabbrica di origine.

Sono necessari solo 7 giorni per produrre il prodotto finito dopo la conferma dei disegni del prodotto.Benvenuti a inviare i vostri requisiti tecnici o le specifiche della scatola. Forniremo suggerimenti di soluzioni e pianificazione dei campioni il prima possibile.
