Foto reali di produzione di massa della scatola di distribuzione esterna antipioggia di Ouyue Electric: un display dell'intero processo, dal guscio di lamiera all'assemblaggio completo della macchina

I. Scocca in lamiera: lamiera di acciaio laminata a freddo con rivestimento in plastica, che garantisce sia la dissipazione del calore che la protezione dalla pioggia

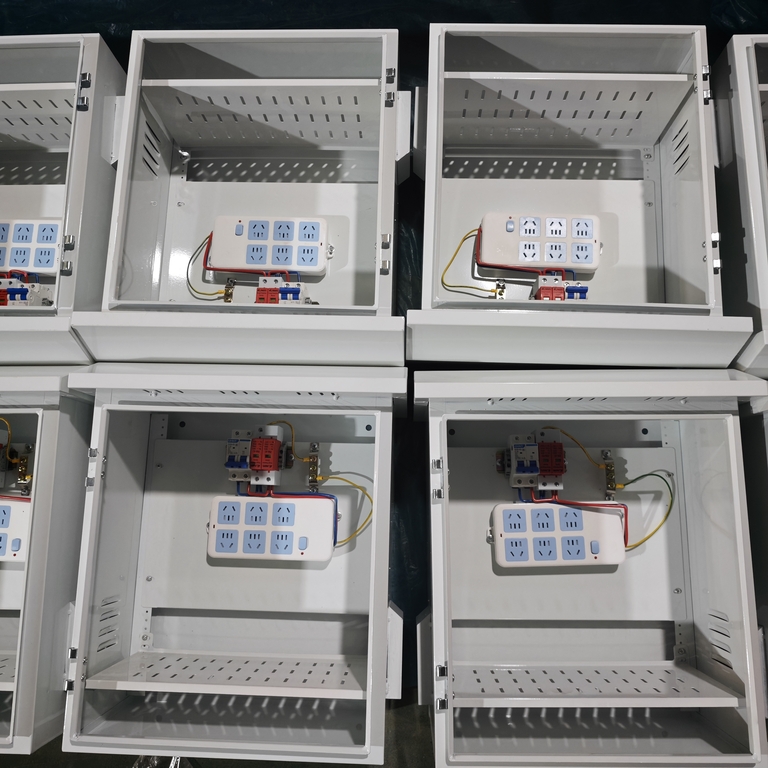

Nella prima foto reale, decine di scatole bianche sono affiancate nell'area di assemblaggio dell'officina. Le porte dei box non sono ancora state installate e sono ben visibili i dettagli artigianali dei gusci stessi. Il corpo della scatola è realizzato in lamiera d'acciaio laminata a freddo mediante taglio laser e piegatura CNC in un unico pezzo. La superficie è trattata con fosfatazione per la rimozione della ruggine e verniciatura a polvere elettrostatica. Il rivestimento bianco opaco è uniforme e fine, antiruggine, anticorrosione e resistente ai graffi, adatto per uso esterno a lungo termine.

Il corpo della scatola è progettato con alette di dissipazione del calore in tre posizioni chiave: ci sono aree di apertura delle alette sia sul lato che sulla parte superiore. Le alette adottano una struttura inclinata verso il basso, che non solo garantisce il canale di convezione dell'aria senza ostacoli, ma impedisce anche all'acqua piovana di fluire direttamente attraverso le aperture. Il calore generato dall'apparecchiatura all'interno della scatola durante il funzionamento viene effettuato attraverso il percorso di convezione naturale dell'aspirazione dell'aria dal fondo e dello scarico dall'alto e dai lati, controllando l'aumento della temperatura interna e prolungando la durata dei componenti.

La porta della scatola è collegata al corpo della scatola tramite una cerniera in acciaio inossidabile, che si apre e si chiude senza intoppi e non è soggetta a ruggine. Il bordo del corpo della porta è riservato con una scanalatura di montaggio per i listelli di tenuta in gomma impermeabili che, in combinazione con i listelli di tenuta in schiuma a cellule chiuse EPDM, realizzano una sigillatura antipioggia e antipolvere nell'intercapedine della porta. La serratura della porta adotta una serratura ad aletta rotante specifica per l'esterno, che può essere gestita tramite blocco per impedire a personale non autorizzato di effettuare operazioni accidentali. Il retro della scatola è riservato con fori per appendere, supportando l'installazione a parete.

Caratteristiche strutturali	Metodo di implementazione	Funzione
Substrato e rivestimento	Piastra in acciaio laminato a freddo + fosfatazione + verniciatura a polvere elettrostatica	Antiruggine e anticorrosione
Aletta di dissipazione del calore	Le alette laterali e superiori inclinate verso il basso sono ricavate mediante stampaggio	Dissipazione del calore convettivo, riflusso resistente alla pioggia
Guarnizione del corpo della porta	Striscia di gomma sigillante impermeabile EPDM + cerniera in acciaio inossidabile + chiusura con linguetta rotante	Resistente alla pioggia e alla polvere e con serratura per la gestione
Metodo di installazione	Sul retro è riservato un foro di montaggio	Installazione a parete a vista

II. Spiegazione dettagliata della configurazione interna della scatola di distribuzione

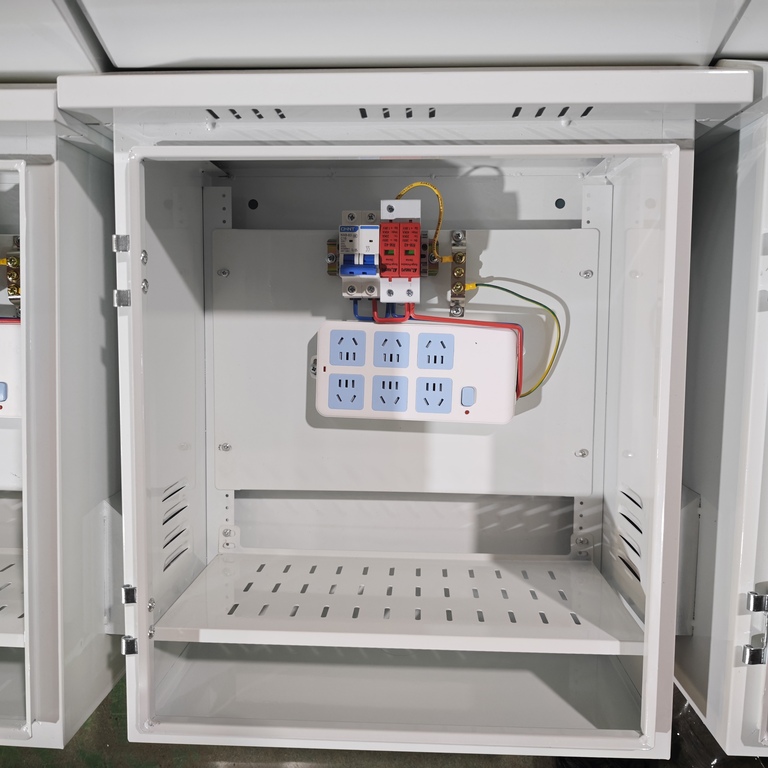

La seconda foto reale mostra i dettagli interni di una scatola di distribuzione esterna antipioggia che ha completato l'assemblaggio elettrico. I componenti all'interno della scatola sono disposti ordinatamente in una catena elettrica dall'alto verso il basso. L'elevato numero di fori di installazione riservati sulla piastra posteriore consente di fissare direttamente ciascun componente con bulloni, rendendo lo smontaggio, il montaggio e il cablaggio convenienti ed efficienti.

III. Scenari applicativi di scatole di distribuzione antipioggia per esterni

ILscatola di distribuzione esterna antipioggiaintegra la distribuzione dell'energia, la protezione dai fulmini e l'alimentazione delle apparecchiature ed è ampiamente utilizzato nei seguenti scenari:

Monitoraggio della sicurezza esterna:Fornire alimentazione e protezione integrate per telecamere, luci supplementari e apparecchiature di rete sui pali di monitoraggio.

Trasporto intelligente:Alimentazione per cabine di controllo della segnaletica stradale agli incroci e scatole di apparecchiature elettroniche di polizia.

Stazioni base di comunicazione:Alimentazione e protezione contro i fulmini per apparecchiature esterne di microstazioni base e stazioni ripetitrici;

Cantiere intelligente:Box di alimentazione centralizzato per apparecchiature quali tornelli di ingresso e uscita di cantiere, monitoraggio polveri e videosorveglianza.

IV. Il processo produttivo completo di una scatola di distribuzione antipioggia da esterno, dalla lamiera al montaggio elettrico

Due foto reali riprendono due nodi chiave nel processo di produzione delle scatole di distribuzione da esterno antipioggia: la produzione in serie su larga scala di gusci di lamiera e l'assemblaggio elettrico dell'intera macchina. L'intero processo viene completato nello stabilimento di Ouyue Electric, dal taglio, piegatura e saldatura del materiale in lamiera, al rivestimento e alla verniciatura a polvere, quindi all'installazione dei componenti e al collaudo in fabbrica. I tempi di consegna sono controllabili e la qualità è tracciabile.

Sono necessari solo 7 giorni per produrre il prodotto finito dopo la conferma dei disegni del prodotto. Se hai bisogno di una configurazione standard o di una soluzione elettrica personalizzata in base ai requisiti del progetto, ti invitiamo a inviare i tuoi requisiti tecnici. Forniremo suggerimenti di soluzioni e pianificazione dei campioni il prima possibile.
