È stato lanciato il nuovo armadio di distribuzione elettrica XL-21 di Ouyue Electric e il primo lotto è destinato alla Corea del Sud

I. Struttura superiore e inferiore divisa

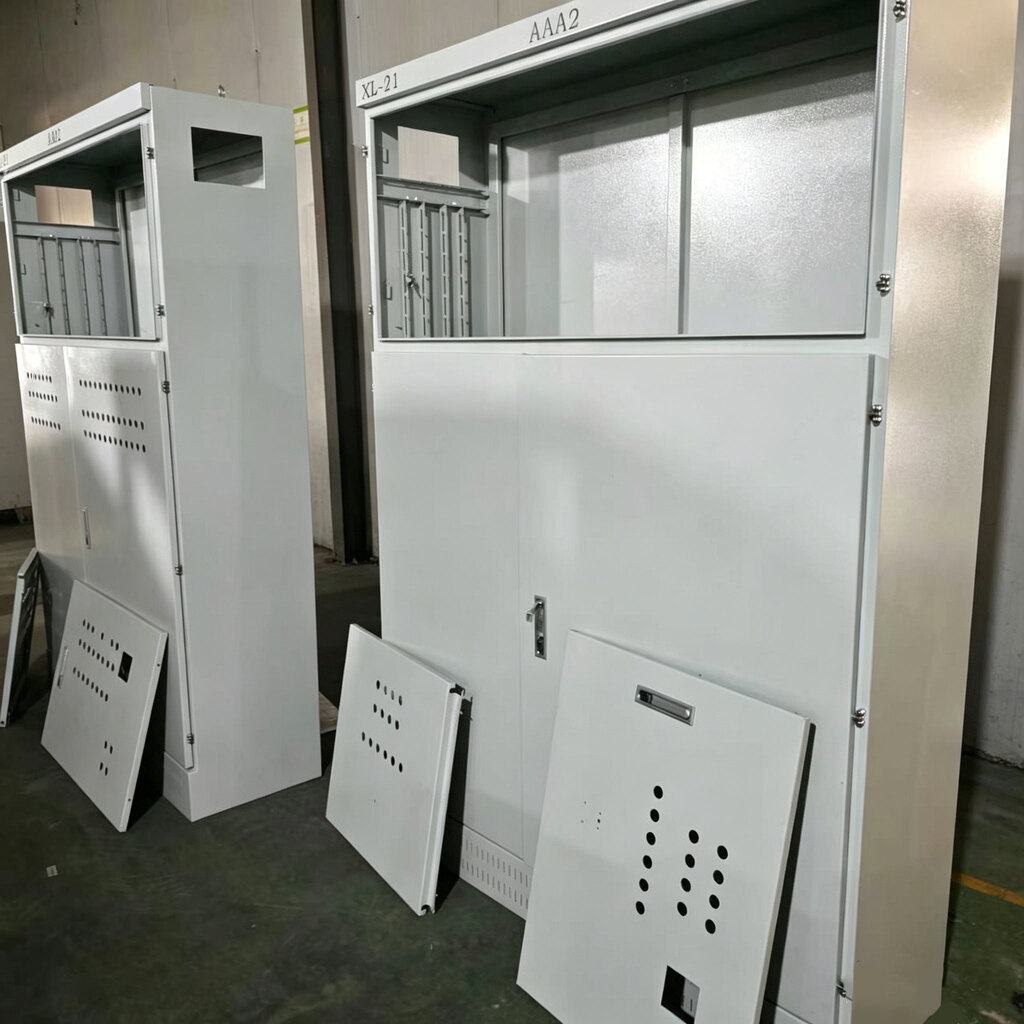

La prima foto reale mostra l'aspetto generale dell'armadio di distribuzione dell'alimentazione XL-21. Il mobile adotta un design della struttura superiore e inferiore divisa, dividendo chiaramente le aree funzionali in due spazi indipendenti, superiore e inferiore.

Parte superiore: zona della finestra di osservazione dello strumento

Sulla parte superiore dell'armadio è riservata una posizione di installazione con finestra trasparente per sistemare amperometri, voltmetri, spie luminose, commutatori e altri componenti di misurazione e visualizzazione. Il personale operativo e di manutenzione non ha bisogno di aprire la porta dell'armadio. Possono leggere i parametri elettrici e determinare lo stato operativo in tempo reale attraverso la finestra, il che migliora notevolmente l'efficienza nell'ispezione quotidiana e nel rilevamento dei guasti. La parte superiore dell'armadio è riservata alle posizioni di identificazione, su cui possono essere incollati numeri di circuito, targhette delle apparecchiature o etichette di avvertenza di sicurezza in base alle esigenze del cliente.

Parte inferiore: vano operativo dell'interruttore principale

Il vano operativo dell'interruttore principale nella parte inferiore dell'armadio è dotato di una serratura indipendente. La superficie della porta dell'armadio è dotata di serie multiple di fori rotondi per la dissipazione del calore, che formano canali d'aria di convezione anteriori e posteriori con la piastra posteriore di dissipazione del calore della stessa specifica sul retro dell'armadio. Pur garantendo ventilazione e dissipazione del calore, il diametro dei fori rotondi è controllato nel punto di equilibrio tra prevenzione della polvere e dissipazione del calore, riducendo l'ingresso di polvere. La porta del magazzino è dotata di una serratura meccanica dedicata per impedire l'azionamento improprio da parte di personale non autorizzato e soddisfare i requisiti di gestione della sicurezza elettrica dei siti industriali.

II. Sistema di installazione interno regolabile: un set di armadi è compatibile con più schemi di distribuzione dell'alimentazione

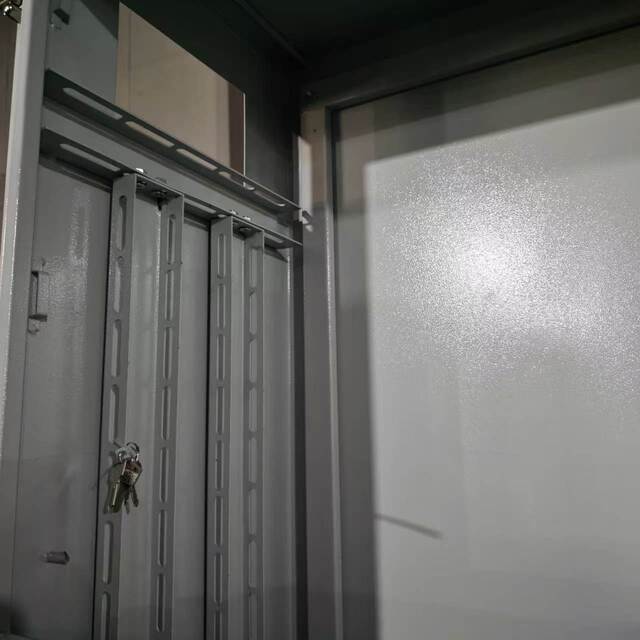

La seconda foto reale si concentra sui dettagli strutturali interni dell'armadio di distribuzione dell'alimentazione XL-21, mostrando la caratteristica progettuale più importante di questo prodotto: il sistema di installazione completamente regolabile.

Preinstallare più set di colonne di installazione regolabili

L'interno dell'armadio è preinstallato con più colonne di installazione longitudinali, ciascuna con lunghi fori. Le guide di installazione e le piastre di installazione possono essere regolate liberamente in altezza su e giù lungo le colonne. Ciò significa che lo stesso armadio può essere adattato in modo flessibile a diverse specifiche di interruttori automatici scatolati, contattori CA, relè termici e sbarre in rame secondo l'effettivo piano di distribuzione dell'energia. Che si tratti di un interruttore principale da 200 A o 630 A e che si tratti di una configurazione multi-loop o a pochi loop, le posizioni di installazione possono essere organizzate secondo necessità senza la necessità di sostituire l'armadio.

I compartimenti del magazzino sono indipendenti e l'elettricità forte e debole sono separate

L'area dello strumento e il vano dell'interruttore principale sono separati da divisori metallici per ottenere un cablaggio separato per l'elettricità forte e debole. Questo design ha due significati significativi: in primo luogo, l'interferenza elettromagnetica generata dalla grande corrente nel circuito principale è isolata nel compartimento inferiore e non influisce sulla precisione di misurazione degli strumenti e delle linee di segnale nel compartimento superiore. In secondo luogo, quando si ispeziona l'interruttore principale, mantenere isolato il circuito superiore dello strumento per ridurre il rischio di contatto accidentale. Il pannello divisorio riserva fori per il passaggio dei cavi e sono previste aperture protettive in gomma nei punti di passaggio dei cavi per impedire il taglio dello strato isolante.

III. Piastra in acciaio laminato a freddo + verniciatura a polvere elettrostatica: fornisce protezione a lungo termine per la distribuzione di energia interna

L'armadio di distribuzione dell'alimentazione XL-21 è costruito in acciaio laminato a freddo di alta qualità, formato mediante taglio laser integrato e piegatura CNC, con angoli assemblati mediante connessioni bullonate. Rispetto alle strutture completamente saldate, l'assemblaggio imbullonato garantisce l'integrità strutturale offrendo allo stesso tempo maggiore praticità per lo smontaggio, la manutenzione e la sostituzione o l'aggiornamento dei componenti interni.

La superficie del mobile è trattata con verniciatura a polvere elettrostatica, caratterizzata da una finitura bianco-grigio opaca. Rispetto alla verniciatura a spruzzo tradizionale, la verniciatura a polvere elettrostatica offre una maggiore adesione e una resistenza superiore agli urti e alla corrosione. Negli ambienti industriali interni, come officine, fabbriche e sottostazioni, rimane durevole per un uso a lungo termine senza scheggiarsi o arrugginirsi. Il rivestimento grigio-bianco opaco fornisce un'estetica pulita e moderna che si integra con il design standardizzato delle sale di distribuzione in vari ambienti industriali.

Ogni armadio è dotato di serie di un pannello posteriore dotato di fori di ventilazione, allineati con i fori di ventilazione circolari presenti sulla porta per creare un canale di convezione naturale dell'aria. La porta è dotata di una serratura meccanica dedicata e le chiavi sono gestite centralmente per garantire che solo gli elettricisti autorizzati possano accedere al vano dell'interruttore principale, impedendo ingressi non autorizzati.

IV. Esportazione in Corea del Sud: compatibile con gli standard di distribuzione dell'energia industriale all'estero

Questo lotto di armadi di distribuzione dell'alimentazione XL-21 è stato personalizzato per un cliente coreano, con adattamento del livello di tensione, selezione delle specifiche delle sbarre collettrici e dimensioni dell'armadio adattate in base ai requisiti tecnici del cliente. Il mercato della distribuzione di energia industriale della Corea del Sud pone due richieste chiave alle apparecchiature: in primo luogo, isolamento standardizzato delle zone ad alta e bassa tensione; in secondo luogo, la compatibilità nell'installazione interna dell'armadio: le linee di produzione in fabbrica spesso richiedono modifiche alle configurazioni dei circuiti di alimentazione in base alle mutevoli attività di produzione e un sistema di montaggio regolabile soddisfa esattamente questo requisito flessibile.

Dalla Cina alla Corea del Sud, la rotta del trasporto marittimo è breve e lo sdoganamento è altamente efficiente. Ouyue Electric fornisce imballaggi standard per l'esportazione su misura per il mercato coreano: casse di legno fumigate con rivestimenti imbottiti in film a bolle personalizzato e scomparti separati per armadi e accessori per garantire la sicurezza del prodotto sia durante la spedizione marittima che durante il transito interno.

V. Personalizza la tua soluzione di distribuzione dell'energia a partire da XL-21

ILArmadio di distribuzione dell'alimentazione XL-21è l'ultima realizzazione di Ouyue Electric nel campo della distribuzione di energia industriale. Dal sistema di installazione regolabile alla struttura del magazzino divisa, dal processo di verniciatura a polvere della lamiera d'acciaio laminata a freddo alla comodità dell'assemblaggio e della manutenzione dei bulloni, ogni progetto è orientato agli scenari di utilizzo reali.

Sono necessari solo 7 giorni per produrre il prodotto finito dopo la conferma dei disegni del prodotto. Se avete bisogno di una configurazione standard o di una personalizzazione approfondita in base ai disegni di progetto, vi invitiamo a inviare i vostri requisiti tecnici. Ti forniremo suggerimenti per soluzioni e pianificazione dei campioni.
