Conosci i componenti principali della scatola di distribuzione?

Conosci i componenti principali della scatola di distribuzione?

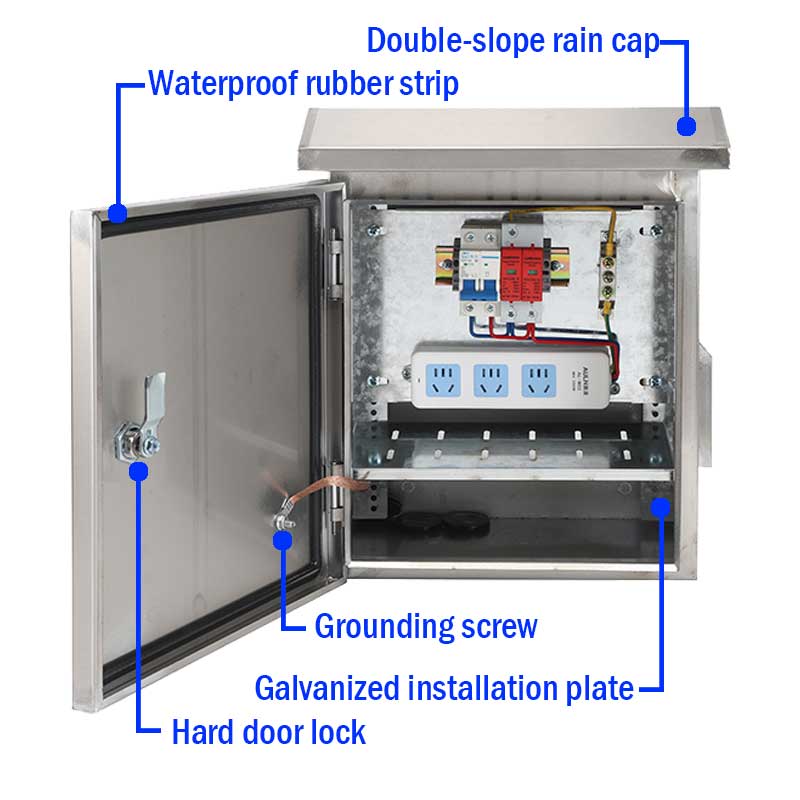

Aprire la scatola di distribuzione, presente davanti all'interruttore, al terminale, al modulo di protezione e agli altri componenti dell'impianto elettrico. Ogni componente svolge una funzione chiara per garantire congiuntamente la distribuzione sicura e il funzionamento stabile dell'energia. Di seguito, China Ouyue Electric per smontare i componenti chiave della scatola di distribuzione e il suo principio di funzionamento.

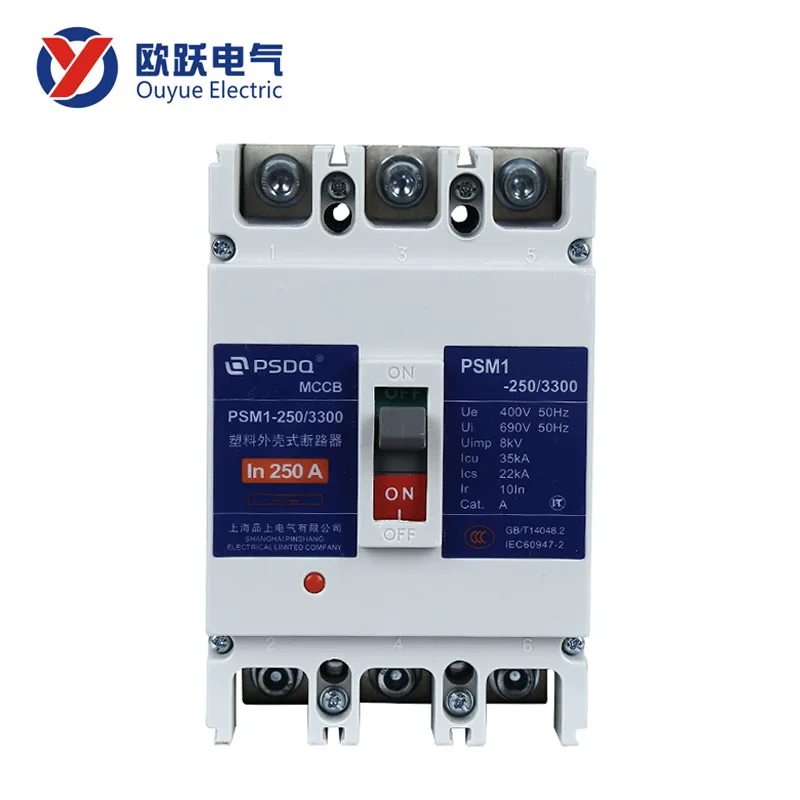

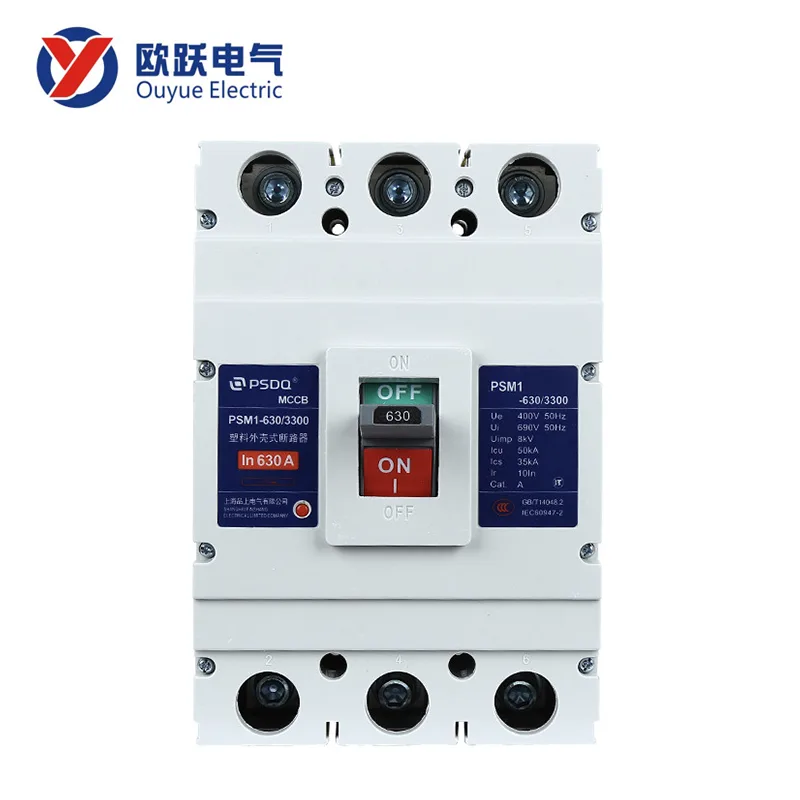

Interruttore automatico: il componente principale della protezione del circuito

L'interruttore automatico è il componente base della protezione del circuito nella scatola di distribuzione. La sua funzione è quella di interrompere automaticamente la corrente in caso di sovraccarico o cortocircuito nel circuito e impedire che il surriscaldamento del circuito causi danni alle apparecchiature o incidenti alla sicurezza.

• Principio di funzionamento: quando la corrente attraverso l'interruttore supera il valore nominale o si verifica un cortocircuito, l'elemento sensibile termico interno o il meccanismo elettromagnetico attivano il dispositivo di sgancio, in modo che la separazione dei contatti, interrompendo così il circuito. Dopo la risoluzione dei problemi, l'interruttore può essere ripristinato manualmente per ripristinare l'alimentazione.
• Tipi comuni: interruttore termico che utilizza la piegatura della piastra bimetallica per ottenere l'intervento, adatto per la protezione da sovraccarico; L'interruttore magnetico fa affidamento sulla bobina elettromagnetica per agire rapidamente al momento del cortocircuito e il tempo di risposta è più breve. L'interruttore magnetotermico combina i due meccanismi e tiene conto dei requisiti di risposta della protezione da sovraccarico e da cortocircuito, che è attualmente ampiamente utilizzata nelle scatole di distribuzione.

Nella scatola di distribuzione, ciascun interruttore corrisponde a un circuito indipendente per realizzare il controllo di derivazione di diversi circuiti come illuminazione, presa e apparecchiature speciali, utile per la risoluzione dei problemi e la manutenzione quotidiana.

Fusibile: elemento di protezione da sovracorrente usa e getta

I fusibili vengono ancora utilizzati in alcuni scenari che richiedono un'elevata velocità di risposta della protezione. Il fusibile è un dispositivo di protezione monouso, la sua funzione è quella di interrompere il circuito guasto nella propria modalità di fusione.

Il fusibile è dotato di un metallo fuso, quando la corrente che lo attraversa supera il limite di carico, il metallo fuso si fonde rapidamente, scollegando il circuito. Poiché il processo di fusione è quasi istantaneo, i fusibili vengono spesso utilizzati per proteggere dispositivi elettronici di precisione o strumenti critici.

Dispositivo di protezione contro le sovratensioni - modulo speciale per sopprimere le sovratensioni transitorie

Il sistema di alimentazione dell'edificio è vulnerabile ai fulmini, all'avvio e all'arresto di apparecchiature di grandi dimensioni o alle fluttuazioni della rete elettrica, con conseguente sovratensione transitoria. Il ruolo del dispositivo di protezione da sovratensione (SPD) è quello di scaricare rapidamente questa sovratensione all'estremità di terra, limitare la tensione della porta del dispositivo, proteggendo così le apparecchiature elettriche di backend.

In base alla differenza del luogo di installazione e del livello di protezione, gli SPD possono essere suddivisi in tre categorie principali:

Protettore FULMINE di tipo 1: installato nell'armadio principale della linea di arrivo, utilizzato per proteggere i fulmini diretti o le forti sovratensioni introdotte dalle linee esterne.

SPD di tipo 2: impostato nella scatola di distribuzione per sopprimere la sovratensione di funzionamento causata dall'avvio e dall'arresto di apparecchiature ad alta potenza nell'edificio.

SPD di tipo 3: installato nella presa terminale o nella parte anteriore dell'apparecchiatura, fornisce una protezione eccellente per una singola apparecchiatura di precisione.

Scegli Ou Yue, scegli maggiore

China Ouyue Electric Co., Ltd. vanta più di dieci anni di accumulo di tecnologia nel campo della produzione di scatole di distribuzione in metallo, prodotti che coprono scenari residenziali, commerciali e industriali.

Non forniamo solo prodotti di scatole di distribuzione standard, ma anche in base alle esigenze del cliente in termini di configurazione dei componenti, struttura della scatola, livello di protezione e altri aspetti della produzione personalizzata, per soddisfare i requisiti di sicurezza dei diversi ambienti elettrici.

Benvenuto ai nuovi e vecchi clienti a cui venireconsultare e acquistare, Ouyue Electric è disposta a fornire prodotti e servizi professionali per la vostra sicurezza elettrica per fornire una garanzia affidabile.
