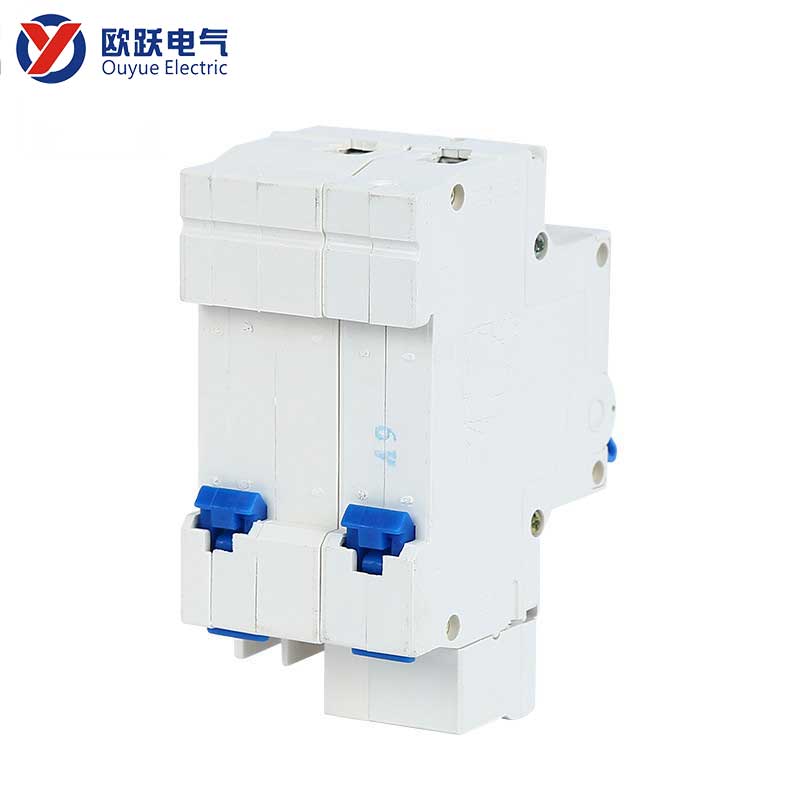

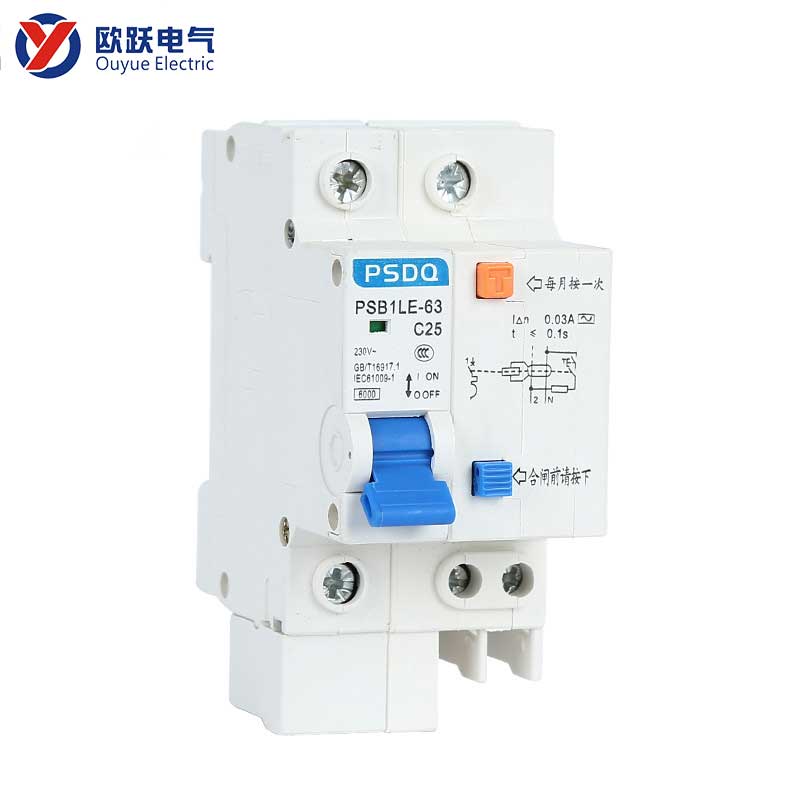

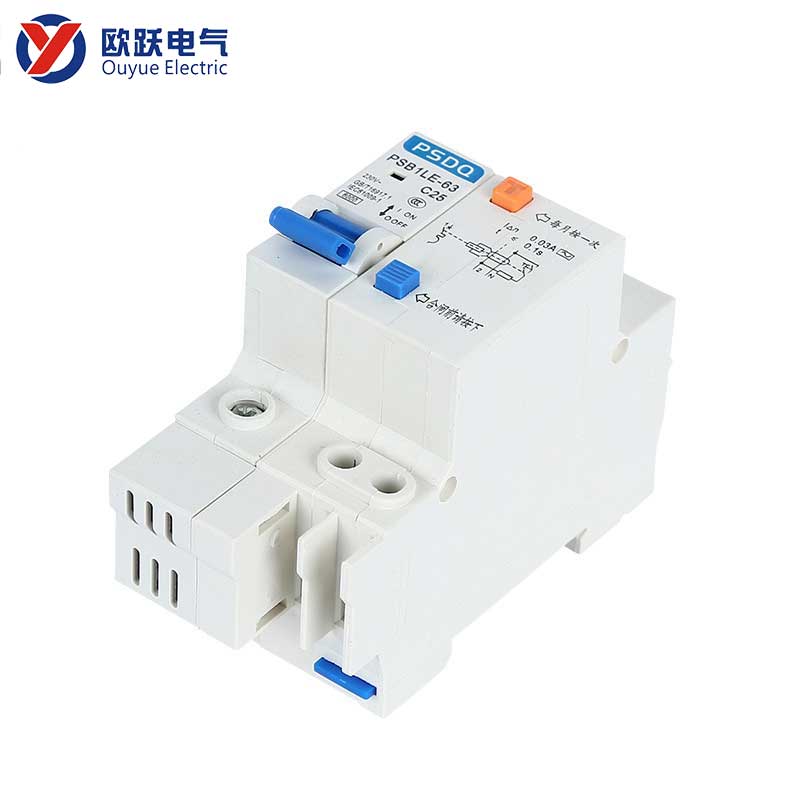

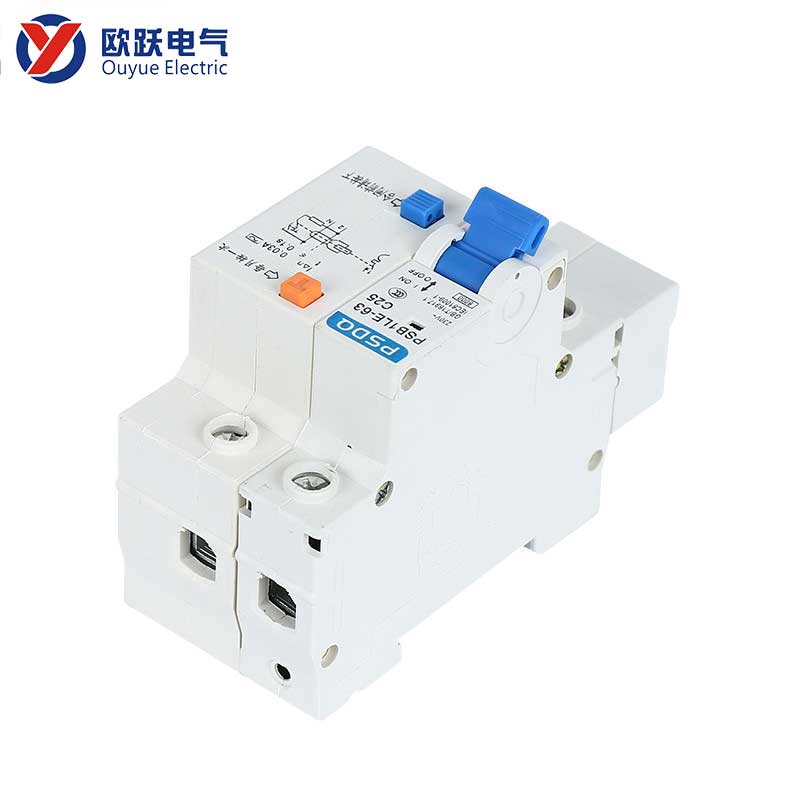

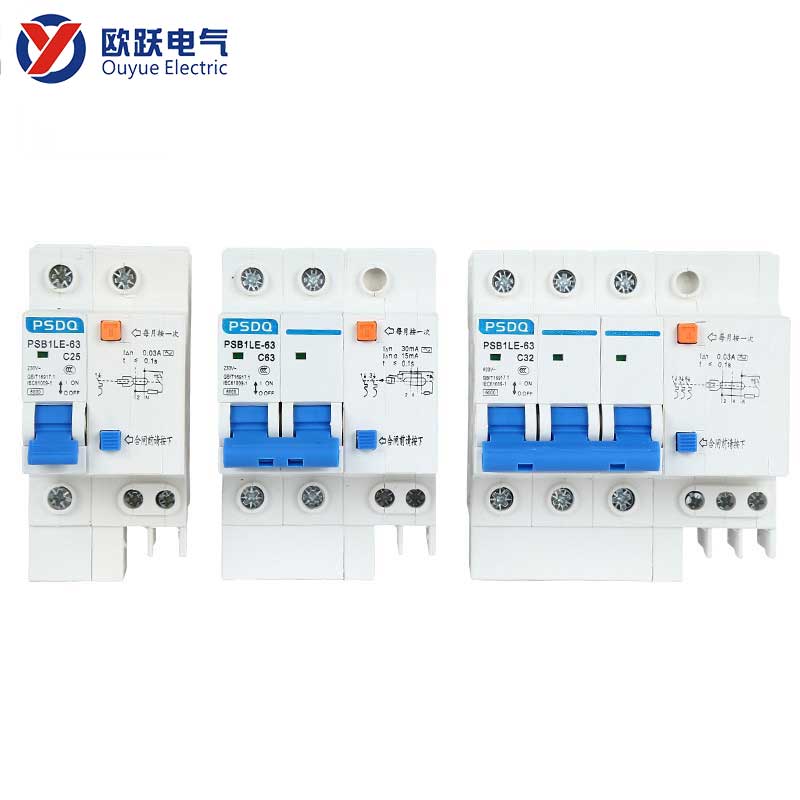

Interruttore differenziale piccolo 63A 1P+N

Introduzione al prodotto

• Di fronte alla crescente domanda di elettricità monofase ad alta potenza nei moderni ambienti residenziali, commerciali e di altro tipo, gli schemi tradizionali di protezione dei circuiti spesso richiedono l'occupazione di due moduli di spazio (interruttore automatico 1P + accessorio dispersivo o interruttore automatico dispersivo 2P), il che può facilmente causare difficoltà di layout nella scatola di distribuzione.
• L'interruttore differenziale piccolo 63A 1P+N integra in modo innovativo funzioni di protezione da sovraccarico, cortocircuito e dispersione ad alta sensibilità entro una larghezza di un solo modulo standard (18 mm) e può interrompere contemporaneamente la linea di fase (L) e la linea di neutro (N). Può fornire una protezione di sicurezza completa per circuiti monofase ad alta corrente.

Specifica del prodotto

Elemento parametro	Descrizione delle specifiche
Modello del prodotto	Interruttore differenziale piccolo 63A 1P+N
Numero polare	1P+N
Corrente nominale	63A
Corrente operativa di dispersione nominale	30 mA
Tensione nominale	230 V CA 50/60 Hz
Funzione di intervento	Tipo C
Metodo di installazione	Montaggio su guida DIN standard da 35 mm
Certificato	CE

Domande e risposte

Q:Quali sono le differenze di protezione tra gli interruttori differenziali 1P+N e 2P?

UN:È completamente equivalente nelle funzioni di protezione da sovraccarico, cortocircuito e perdite al centro del circuito. La differenza principale risiede nella struttura fisica: 1P+N adotta un design compatto monomodale, mentre 2P ha un'ampiezza dual-mode. Entrambi possono disconnettere contemporaneamente la linea L e la linea N.

Q:Come è protetta la linea neutra (N) in questo modello?

UN:Il polo N di questo tipo di interruttore automatico di piccola dispersione 63A 1P+N si accende e si spegne solo in modo sincrono con la linea di fase, fornendo la funzione di isolamento. Tuttavia, di solito non dispone di uno sganciatore magnetico di protezione da sovraccarico indipendente (ovvero, il sovraccarico del polo N non provoca da solo lo sgancio). La sua caratteristica è quella di fornire una protezione completa dalle perdite e un isolamento bipolare sicuro.
