Le scatole di monitoraggio antipioggia per esterni di Ouyue Electric vengono assemblate in lotti e stanno per essere inviate in Brasile

I. Luogo di montaggio: adattamento preciso tra la porta della scatola e il corpo della scatola

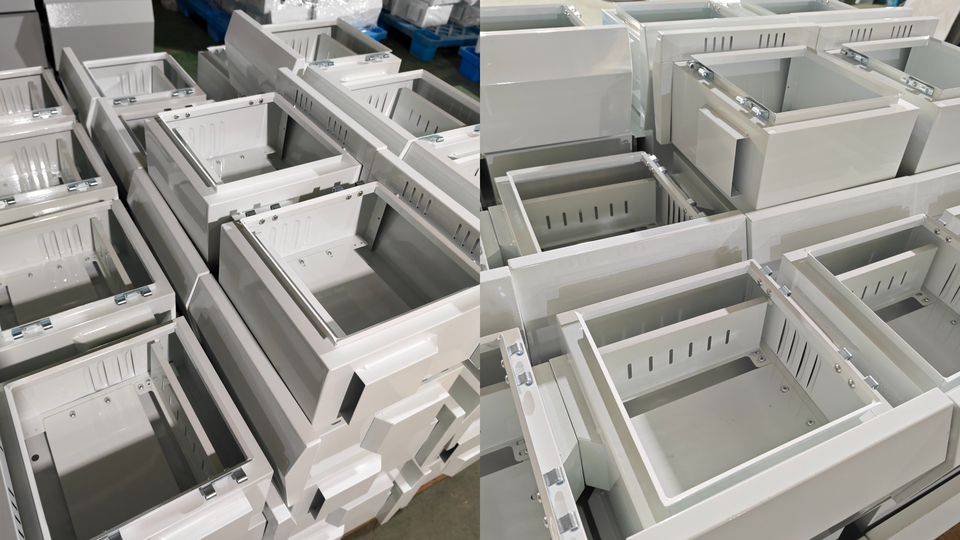

Due foto reali documentano due fasi critiche nella catena di montaggio di queste custodie impermeabili per monitoraggio da esterno. Nella prima immagine, il corpo dell'armadio e la porta sono posizionati su entrambi i lati del banco di lavoro, in attesa dell'installazione della cerniera. Il lato interno della porta è già dotato di una guarnizione continua impermeabile in EPDM nera, senza interruzioni nella scanalatura della guarnizione. La seconda foto mostra la porta montata sulla custodia tramite cerniere in acciaio inox, mentre un assemblatore sta mettendo a punto e calibrando lo spazio tra la porta e il telaio.

L'allineamento tra la porta e il corpo dell'armadio è il passaggio di precisione più critico nell'intero assemblaggio dell'unità. Anche una leggera deviazione nella posizione di montaggio della cerniera può essere amplificata più volte all'estremità del pannello della porta, provocando una compressione irregolare del nastro di tenuta o l'inceppamento della serratura della porta. Il processo di assemblaggio di Ouyue Electric utilizza dispositivi standardizzati per un posizionamento preciso: i fori di montaggio delle cerniere sia sull'armadio che sulla porta sono tagliati al laser in un'unica operazione, con una precisione della posizione dei fori controllata entro ±0,1 mm. Gli assemblatori devono semplicemente allineare le cerniere con i fori preforati, inserire bulloni in acciaio inossidabile e serrarli, eliminando la necessità di forare o contrassegnare in loco.

Dopo l'installazione della cerniera procedere alla fase di regolazione della tenuta. Con il pannello della porta chiuso, il personale addetto al montaggio controlla con uno spessimetro da 0,1 mm lo spazio di sigillatura lungo la giuntura della porta in sezioni, assicurandosi che la guarnizione in EPDM sia compressa uniformemente su tutto il perimetro. La compressione della striscia di tenuta deve essere controllata tra il 30% e il 40%. Questa gamma garantisce una pressione di tenuta impermeabile sufficiente consentendo allo stesso tempo un'adeguata riserva elastica per adattarsi ai cicli termici, prevenendo la deformazione permanente della compressione durante l'uso a lungo termine.

Dopo aver superato il test di tenuta, installare la serratura a scatto in acciaio inossidabile e regolare la profondità dell'innesto della serratura. La sovrapposizione tra la serratura e la piastra di riscontro deve essere mantenuta a 5-7 mm, per evitare l'apertura accidentale della porta dopo la chiusura ed evitare un'eccessiva resistenza durante l'apertura a causa di un impegno eccessivo.

II. Materiale di base in acciaio inossidabile + struttura antipioggia: personalizzato per scenari di sicurezza all'aperto in Brasile

Il vasto territorio del Brasile e le diverse zone climatiche danno luogo a ambienti significativamente diversi per l'implementazione di apparecchiature di sorveglianza di sicurezza esterna. Dalle calde e umide foreste pluviali del bacino amazzonico alle regioni interne semi-aride del nord-est e dalle zone costiere di nebbia salina nel sud-est, un unico quadro elettrico deve mantenere prestazioni protettive costanti in queste condizioni molto diverse.

I substrati in acciaio inossidabile soddisfano le sfide delle diverse zone climatiche

Questo lotto di involucri di monitoraggio impermeabili per esterni spediti in Brasile utilizza l'acciaio inossidabile 304 come materiale di base. La pellicola passiva insita nell'acciaio inossidabile rimane stabile in ambienti umidi, salini e ultravioletti, impedendo la diffusione della ruggine quando il rivestimento viene graffiato accidentalmente. Questa caratteristica è particolarmente significativa per l'implementazione nelle diverse zone climatiche del Brasile: indipendentemente dal fatto che le apparecchiature siano installate durante tutto l'anno in condizioni di elevata umidità della foresta amazzonica, nell'aria costiera carica di sale dello stato di San Paolo o in condizioni di intensa esposizione ai raggi UV sull'altopiano brasiliano, le custodie in acciaio inossidabile mantengono la loro integrità strutturale.

La superficie dell'armadio è trattata con verniciatura a polvere elettrostatica per esterni e il colore del rivestimento può essere personalizzato in base alle esigenze del cliente. Il mercato brasiliano preferisce finiture di colore chiaro, come il grigio-bianco e il beige, che riflettono la radiazione termica sotto la luce solare tropicale, contribuendo a ridurre l’aumento della temperatura interna.

Design strutturale antipioggia: sinergia di tesa, striscia di tenuta e feritoie

La parte superiore della copertura è caratterizzata da una cappa antipioggia sporgente in avanti, ricavata dalla piegatura di un'unica lamiera di acciaio inox senza alcuna saldatura. L'acqua piovana che cade sul tetto viene convogliata in avanti lungo il bordo inclinato della capote, evitando che possa filtrare attraverso le fessure delle porte anteriori. Il perimetro interno del pannello della porta è dotato di guarnizione impermeabile in EPDM espanso a cellule chiuse. Quando la porta è chiusa, la striscia viene compressa uniformemente contro il telaio allargato della porta, creando una tenuta elastica continua che impedisce efficacemente l'ingresso di acqua durante le normali condizioni di pioggia.

Il lato della custodia presenta un'area con feritoie per la dissipazione del calore con un design inclinato stampato verso il basso. Le alette consentono il raffreddamento per convezione dell'aria sfruttando al tempo stesso il flusso gravitazionale verticale naturale dell'acqua piovana per impedire l'ingresso di acqua. All'interno delle alette è installata una rete anti-insetto per bloccare gli insetti e le particelle di polvere più grandi. Per gli involucri di sorveglianza di sicurezza esterna in Brasile, la ventilazione e la dissipazione del calore sono altrettanto critici quanto l'impermeabilizzazione: gli involucri in genere ospitano apparecchiature che generano calore in modo continuo come interruttori, ricetrasmettitori ottici e moduli di alimentazione POE. Nell'ambiente tropicale ad alta temperatura del Brasile, una ventilazione efficace è essenziale per garantire un funzionamento stabile delle apparecchiature.

III. La configurazione interna della scatola di monitoraggio della sicurezza

Le custodie di monitoraggio impermeabili per esterni svolgono funzioni più estese nei progetti di ingegneria della sicurezza rispetto alle "scatole di distribuzione". In genere hanno bisogno di ospitare e proteggere apparecchiature tra cui:

• Switch di rete e ricetrasmettitori ottici per aggregazione di segnali video e conversione in fibra ottica
• Modulo di alimentazione POE, che fornisce trasmissione integrata di rete e alimentazione alle telecamere front-end
• L'adattatore di alimentazione e la presa multipla forniscono alimentazione a 220 V CA per le apparecchiature all'interno dell'armadio.
• I limitatori di sovratensione e le barre di rame di messa a terra proteggono le apparecchiature elettroniche sensibili dai danni causati dai fulmini.
• Vassoio di giunzione in fibra ottica e rack di gestione dei cavi per terminazione e organizzazione della fibra.

Pertanto, la struttura interna della custodia di monitoraggio deve fornire ampio spazio di installazione, un percorso di cablaggio razionale e una disposizione flessibile dei fori di montaggio. Questo prodotto di Ouyue Electric è dotato di una piastra di montaggio rimovibile preinstallata sul retro, con numerosi fori preforati che consentono ai clienti di disporre liberamente le apparecchiature in base alle configurazioni effettive, eliminando la necessità di riforare durante la successiva manutenzione o sostituzione. Nella parte inferiore dell'involucro sono preinstallati più pressacavi impermeabili, con collegamenti sigillati per i cavi in ​​entrata e in uscita per impedire all'acqua piovana di filtrare attraverso le guaine dei cavi.

IV. Il mercato brasiliano della sicurezza: le esigenze di sicurezza pubblica guidano la crescita delle attrezzature per esterni

Il Brasile è il più grande mercato di sicurezza e sorveglianza dell’America Latina. Secondo i dati del settore, il mercato brasiliano delle apparecchiature di sicurezza continua a crescere, con la videosorveglianza che rappresenta la quota maggiore. Questa crescita è guidata da due fattori: in primo luogo, le iniziative in corso per la sicurezza pubblica urbana che stanno espandendo la copertura della sorveglianza nelle aree pubbliche delle principali città; e in secondo luogo, la domanda in costante aumento di soluzioni di sicurezza sia nel settore commerciale che in quello residenziale.

Gli involucri di sorveglianza esterna, che fungono da alloggiamenti protettivi per telecamere, apparecchiature di rete e sistemi di alimentazione, mostrano generalmente una relazione di crescita lineare con il numero di posizioni di monitoraggio implementate. Nel mercato brasiliano, i requisiti principali per l'approvvigionamento di questi involucri si concentrano su due aspetti chiave: resistenza agli agenti atmosferici adatta a diverse zone climatiche e flessibilità di installazione modulare. La struttura in acciaio inossidabile combinata con il design di ventilazione antipioggia soddisfa esattamente queste due esigenze essenziali.

V. Dalla catena di montaggio al continente sudamericano, ogni scatola passa attraverso gli stessi nodi di qualità

Dall'installazione delle cerniere all'ispezione della sigillatura, dalla regolazione della serratura al controllo finale prima della spedizione, queste due foto di vita reale catturano i principali controlli di qualità a cui viene sottoposta una custodia di monitoraggio per esterni resistente alle intemperie sulla catena di montaggio. L'intero processo viene completato nello stabilimento di Ouyue Electric (taglio laser, piegatura CNC, saldatura e formatura, verniciatura a polvere, assemblaggio e test finali) e ogni fase aderisce a standard di processo coerenti, garantendo una qualità tracciabile per ogni unità prodotta.

Una volta confermati i disegni del prodotto, sono necessari solo 7 giorni per produrre l'articolo finito. Che tu sia un appaltatore di sicurezza, un integratore di sistemi o un distributore di apparecchiature che serve Brasile e Sud America, non esitare a inviarci i tuoi requisiti tecnici o le specifiche della custodia. Forniremo tempestivamente consigli sulle soluzioni e programmeremo la produzione dei campioni. Equipaggia i tuoi progetti di sicurezza concustodie di sorveglianza in acciaio inossidabileprogettato per resistere alle condizioni atmosferiche tropicali, offrendo una protezione esterna affidabile e a lungo termine.
