Scatola di distribuzione esterna per la stagione dei temporali come proteggere dai fulmini? Analisi della progettazione della barra di rame messa a terra e della protezione contro le sovratensioni della scatola di distribuzione in acciaio inossidabile

I. I fulmini non solo dividono il tetto: perché le scatole di distribuzione esterne necessitano di protezione dai fulmini?

Quando un fulmine colpisce un edificio o un terreno adiacente, la corrente istantanea può raggiungere magnitudo che vanno da decine di kiloampere a centinaia di kiloampere. Questo grande impulso di corrente minaccia le scatole di distribuzione esterne attraverso due percorsi principali:

1. Fulmine diretto: il fulmine colpisce direttamente la scatola di distribuzione o i cavi collegati. Sebbene la probabilità che si verifichi questo scenario sia bassa, una volta che si verifica, l'attrezzatura interna della scatola di distribuzione viene distrutta quasi completamente istantaneamente.

2. Fulmine indotto e sovratensione della rete elettrica: uno scenario molto più comune si verifica quando un fulmine colpisce una linea elettrica o un cavo di comunicazione distante, generando una sovratensione che si propaga lungo il conduttore fino alla scatola di distribuzione; in alternativa, un fulmine sul terreno adiacente induce una sovratensione sui cavi in ​​ingresso e in uscita dalla scatola di distribuzione tramite intensi impulsi elettromagnetici. Questa sovratensione "trasmessa indirettamente" può raggiungere diverse migliaia di volt, che supera di gran lunga la tensione di tenuta dei componenti elettronici convenzionali, sfondando i circuiti stampati e bruciando istantaneamente i moduli di potenza.

Negli scenari applicativi, tra cui scatole di distribuzione per il monitoraggio della sicurezza esterna, scatole di distribuzione delle stazioni di ricarica e scatole di distribuzione delle stazioni base di comunicazione, l'apparecchiatura interna ha un valore patrimoniale elevato e requisiti rigorosi per l'alimentazione continua. Pertanto, la protezione contro i fulmini non è una funzione ausiliaria opzionale, ma un requisito di progettazione obbligatorio.

II.Il sistema di messa a terra di scatola di distribuzione in acciaio inossidabile: la base di fondazione della protezione contro i fulmini

La scatola di distribuzione in acciaio inossidabile funge dacollegamento critico nei sistemi di protezione contro i fulmini e di messa a terra, con il suo nucleo componenti così dettagliati:

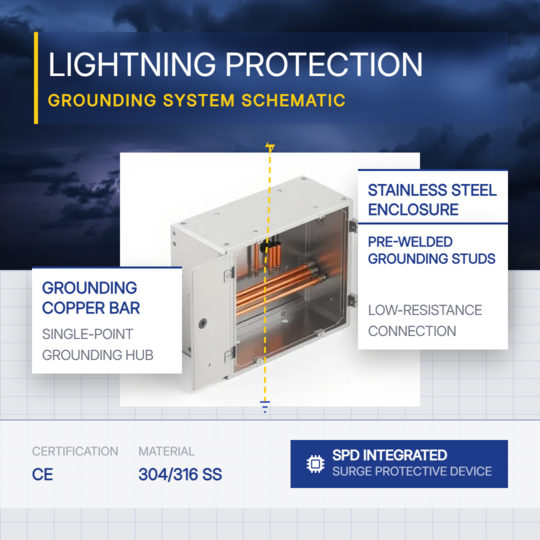

1. Barra di rame di messa a terra: la giunzione di convergenza per tutti i cavi di messa a terra protettivi

La barra di rame di messa a terra montata all'interno La scatola di distribuzione è il cuore del sistema di messa a terra completo della scatola. IL filo di terra dedicato del parafulmine, il filo di terra del custodia della scatola e i cavi di messa a terra protettivi di tutte le apparecchiature collegate convergono tutti in questo incrocio, prima di essere collegati alla rete di terra tramite il filo di terra principale. Questa barra di rame è realizzata in ottone, che offre un'eccellente conduttività elettrica e resistenza alla corrosione. Rispetto con barre di ferro zincato, le barre di ottone non si corrodono dopo un servizio a lungo termine, e la loro resistenza di contatto rimane stabile senza aumentare nel tempo.

Il valore funzionale chiave della messa a terra la barra di rame nei sistemi di protezione contro i fulmini è allineata con Principio della "messa a terra a punto singolo": messa a terra di protezione di tutte le apparecchiature convergono nella stessa posizione, evitando danni secondari alle apparecchiature causato da differenze di potenziale indotte da più punti di messa a terra sparsi. Durante la scarica istantanea della corrente del fulmine, un massimo a breve termine si formerà potenziale sulla barra di rame di messa a terra. Tuttavia, se gli allegati e le masse dei segnali di tutte le apparecchiature collegate siano elettricamente equipotenziali collegato a questa barra di rame non verrà generata alcuna differenza di potenziale pericolosa tra diversi pezzi di attrezzatura.

2. Custodia in acciaio inossidabile: un corpo equipotenziale intrinseco

Il corpo della scatola in acciaio inossidabile 304 è elettricamente conduttivo come una struttura integrata. Una volta che la custodia della scatola è affidabile collegata alla barra di rame di terra, l'intera scatola forma un equipotenziale corpo con effetto gabbia di Faraday. Anche se il campo elettromagnetico esterno cambia drasticamente, l'ambiente elettromagnetico all'interno della scatola rimane relativamente stabile. La custodia della scatola fornisce anche un certo grado di schermatura e attenuazione degli impulsi elettromagnetici interni. Nel frattempo, il Il corpo della scatola collegato equipotenzialmente garantisce che il personale operativo non lo faccia correre il rischio di scosse elettriche [in caso di guasto all’isolamento del sistema].

III. Ispezione prima del temporale -Tre questioni riguardanti il ​​sistema di protezione contro i fulmini della distribuzione esterna scatole

Per scatole di distribuzione esterne già predisposte in funzione, si raccomanda che il personale operativo e di manutenzione completare le seguenti ispezioni prima dell'arrivo del temporale periodo ad alto rischio:

1. Ispezione visiva della messa a terra collegamenti:

Controllare se tutti i terminali sulla barra di rame di messa a terra lo sono fissato saldamente, indipendentemente dal fatto che lo strato isolante del filo di terra lo sia intatto e se la superficie della barra di rame presenta una grave ossidazione o ruggine. Se viene rilevato un allentamento, serrarlo immediatamente; se c'è qualche corrosione trovato, sostituire immediatamente il componente corrispondente.

2. Resistenza di terra misura:

 Utilizzare un tester specializzato per la resistenza di terra per misurare la resistenza di terra dell'elettrodo di terra principale della scatola di distribuzione. Se il valore misurato supera 10 ohm, ispezionare l'elettrodo di messa a terra corrosione, fratture o verificare se il terreno circostante è eccessivamente asciutto. Aggiungere ulteriori elettrodi di messa a terra o applicare un agente riducente la resistenza come necessario.

3.Ispezione dello stato dell'SPD:

Maggior parte Gli SPD sono dotati di una finestra di indicazione dello stato, dove il verde indica normale funzionamento e il colore rosso indica un guasto che richiede la sostituzione. Gli SPD lo faranno gradualmente degradarsi dopo aver assorbito più picchi. Quando la finestra di stato diventa rossa, indica che il varistore interno è guasto e deve essere sostituito in a modo tempestivo; in caso contrario, la funzione di protezione contro i fulmini non funzionerà funzionare normalmente.

IV:OUYUE Electrical fornisce una rapida personalizzazione di scatole di distribuzione da esterno antipioggia

Una soluzione affidabile per la protezione dai fulmini per le scatole di distribuzione esterne proviene dal livello strutturale standardizzato progettazione dell'involucro, comprendente la connessione equipotenziale da barra di rame di messa a terra dell'involucro in acciaio inossidabile e del percorso dalle viti di messa a terra preinstallate alla base di montaggio dell'SPD. Ouyue Le scatole di distribuzione in acciaio inossidabile di Electric sono dotate di una struttura strutturata sistema di messa a terra in fabbrica, fornendo un fondamentale standardizzato e affidabile piattaforma per la costruzione di protezioni contro i fulmini, il funzionamento quotidiano e manutenzione per gli utenti finali.

 Dopo la conferma dei disegni del prodotto, i prodotti finiti possono essere consegnati per la distribuzione entro 7 giorni di calendario. Sia che tu richieda una configurazione standard o un'illuminazione profondamente personalizzata soluzione di protezione, inviate le vostre specifiche tecniche e noi lo faremo fornirti tempestivamente consigli sulla soluzione e una produzione di campioni sequenza temporale.
