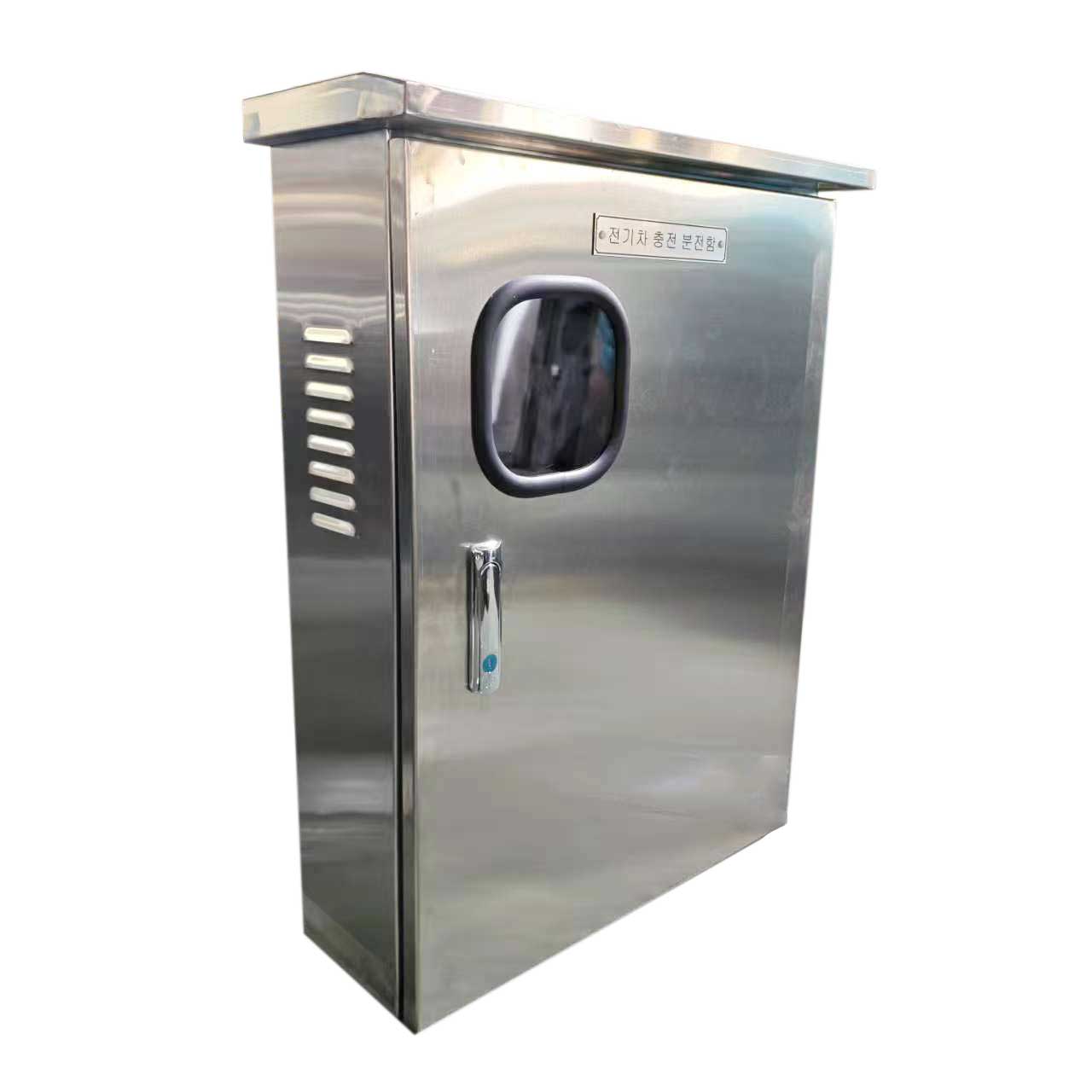

Scatola di distribuzione di ricarica per veicoli elettrici da esterno resistente alla pioggia personalizzata: sono disponibili 16 dimensioni, che forniscono soluzioni flessibili per l'abbinamento della pila di ricarica

2026-04-22 0 Lasciami un messaggio

Come progettare una scatola di distribuzione per una pila di ricarica per veicoli elettrici all'aperto？

Con l’implementazione accelerata di strutture di ricarica per veicoli elettrici in tutto il mondo, la domanda di scatole di distribuzione esterne per supportare le pile di ricarica è in continuo aumento. A differenza delle scatole di distribuzione per interni, le scatole di distribuzione per esterni per pile di ricarica devono soddisfare molteplici requisiti come impermeabilità alla pioggia, alla polvere, dissipazione del calore, osservazione e protezione di sicurezza.

In base agli scenari applicativi reali dei clienti coreani, la cinese Ouyue Electric Co., Ltd. ha sviluppato una serie personalizzata di scatole di distribuzione di ricarica per veicoli elettrici resistenti alla pioggia per esterni, che comprende 16 diverse dimensioni e può essere adattata a pile di ricarica di diverse potenze e configurazioni. Quella che segue è un'introduzione a una delle dimensioni tipiche.

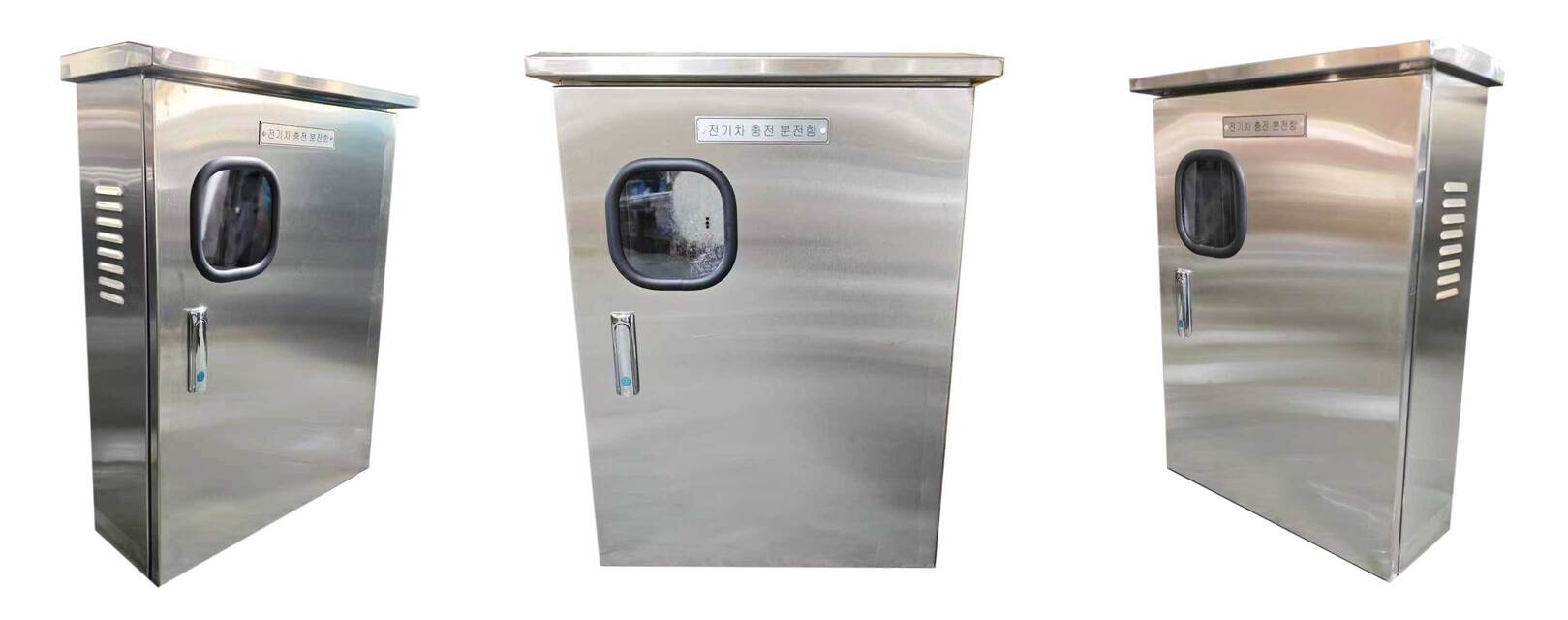

Principali caratteristiche strutturali

Posizione dei componenti	Descrizione del disegno	Funzione della funzione
Parte superiore della scatola	Design grondaia antipioggia, grondaia allungabile frontalmente con gocciolatoio	Evita che l'acqua piovana si infiltri nella giuntura della porta e proteggi i componenti elettrici interni
Parte anteriore della scatola	Dotato di blocco aereo (Serie impermeabile AB), corpo serratura a filo della placca della porta	Antifurto e antiscasso, con nastro sigillante per migliorare il livello di impermeabilità
Parte anteriore della scatola	Targhetta personalizzata con il contenuto della "Scatola di ricarica e distribuzione per veicoli elettrici"	L'identificazione del prodotto è chiara, facile da identificare e mantenere in loco
Parte anteriore della scatola	Finestra di osservazione in vetro quadrato, doppio vetro temperato	Osservare lo stato degli indicatori interni, dei display o dei componenti elettronici senza aprire lo sportello
Entrambi i lati della scatola	Sfiato del tipo a feritoia	Formare un canale di dissipazione del calore per convezione, ridurre la temperatura nella scatola
Fondo della scatola	Riservare i fori aperti per l'interfaccia della pila di ricarica	È conveniente introdurre e condurre la linea elettrica e la linea di segnale della pila di ricarica ed è sigillata e impermeabile

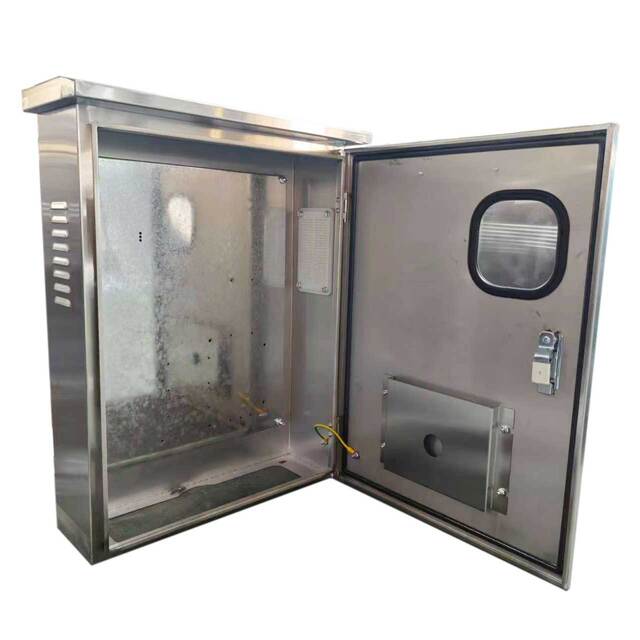

Disposizione interna: luogo di installazione riservato

In base alle esigenze del cliente, la scatola di distribuzione è stata pianificata in anticipo e riservata la posizione di installazione dei vari componenti elettrici richiesti dalla pila di ricarica dei veicoli elettrici. Gli utenti possono installare i seguenti componenti in base alla configurazione effettiva:

Interruttore principale di ingresso (custodia in plasticainterruttore automatico) posizione di installazione, con guida DIN standard
Staffa fissa speciale per modulo di ricarica
Posizione di montaggio del contattore CA e del contatore intelligente (fissaggio su guida di supporto o piastra inferiore)
Bit di installazione del dispositivo di protezione da sovratensione (SPD, protezione contro i fulmini di tipo 2).
Barra in rame messa a terra e barra terminale zero
Bit di riserva per l'alimentazione ausiliaria e l'unità di comunicazione PLC

Nota: l'interno della scatola adotta un design di partizione modulare e ciascuna area è separata da una scanalatura di cablaggio, in modo che il percorso della linea sia libero, il che è conveniente per il cablaggio in loco e la successiva manutenzione. Tutte le posizioni riservate sono pianificate in base ai requisiti standard di spaziatura elettrica e dissipazione del calore per garantire un funzionamento sicuro dopo l'installazione dei componenti.

Scenario applicativo della scatola di ricarica e distribuzione per veicoli elettrici esterna resistente alla pioggia

Questa serie di scatole di distribuzione è ampiamente utilizzata per:

Garage sotterraneo e palo di ricarica a terra in zona residenziale
Colonnine di ricarica pubbliche, colonnine di ricarica nelle aree di servizio dell'Alta Velocità
Centri commerciali, strutture di ricarica per parcheggi di edifici per uffici
Pila di ricarica speciale per stazione degli autobus e parco logistico

Vantaggi del servizio personalizzato della fabbrica di origine Ou Yue

Abbinamento flessibile di sedici dimensioni: lo stesso stile estetico, volume diverso, si adatta alla scena diversificata dal riempimento lento domestico al mucchio pubblico a riempimento rapido.
Personalizzazione dell'intero processo: dalle dimensioni della scatola, al layout interno riservato al colore, il contenuto della targhetta può essere personalizzato su richiesta.
Prova rapida: il tempo di consegna del campione è di 5-7 giorni lavorativi, supportando i clienti esteri nella conferma dei disegni da remoto.
Consegna in lotti: la capacità di consegna è sufficiente per soddisfare tutti i tipi di esigenze di approvvigionamento su larga scala.

lectric Co., Ltd. si concentra sullaproduzione di scatole elettriche metalliche da più di dieci anni,e ha accumulato una ricca esperienza di personalizzazione nel campo delle scatole di ricarica e distribuzione di veicoli elettrici. L'azienda è dotata di linee di taglio laser, piegatura CNC, spruzzatura automatica e assemblaggio per supportare l'intero processo di produzione dai disegni ai prodotti finiti.

Con soluzioni tecniche professionali e qualità di consegna affidabile, Ouyue Electric fornisce una protezione stabile e a lungo termine per i tuoi impianti di ricarica.Benvenuti a consultare e acquistare.

Casi più personalizzati per favoreclicca qui
